راهنمای کامل میلگرد لنگر مثبت و منفی در سازه‌های بتنی|رایان استیل مهر

در سازه‌های بتنی، بتن به‌تنهایی در برابر فشار عملکرد خوبی دارد اما در برابر کشش ضعیف است. به همین دلیل از میلگرد برای جبران ضعف کششی بتن استفاده می‌شود تا عضو سازه‌ای بتواند نیروهای ناشی از خمش، بارهای مرده، بارهای زنده و اثرات جانبی را به‌خوبی تحمل کند. در این میان، میلگرد لنگر مثبت و منفی از مهم‌ترین اجزای تقویت‌کننده در تیرها، دال‌ها و سقف‌های بتنی هستند و نقش اصلی آن‌ها مقابله با لنگر خمشی در نواحی مختلف عضو است.

لنگر مثبت و منفی به محل قرارگیری نیروی کششی و فشاری در مقطع اشاره دارند. وقتی لنگر مثبت ایجاد می‌شود، معمولاً پایین مقطع در کشش قرار می‌گیرد و میلگردهای کششی در قسمت تحتانی عضو اجرا می‌شوند. در مقابل، در لنگر منفی، ناحیه بالایی عضو تحت کشش قرار می‌گیرد و میلگردها در بالای مقطع قرار می‌گیرند تا مقاومت لازم را ایجاد کنند. این موضوع در تیرهای یکسره، طره‌ها، دال‌ها و سقف‌های تیرچه‌بلوک بسیار مهم است.

تفاوت لنگر مثبت و منفی

لنگر مثبت و منفی از نظر مفهومی به جهت خمش عضو بستگی دارند، نه صرفاً به شکل ظاهری میلگرد. در لنگر مثبت، عضو به‌گونه‌ای خم می‌شود که تارهای پایین تحت کشش قرار می‌گیرند؛ بنابراین میلگردهای اصلی در پایین مقطع قرار داده می‌شوند. اما در لنگر منفی، خمش برعکس است و کشش در بالای مقطع ایجاد می‌شود؛ به همین دلیل میلگردهای اصلی در قسمت فوقانی عضو اجرا می‌شوند.

به زبان ساده، اگر تیر یا دال مانند یک قوس رو به بالا خم شود، معمولاً با لنگر مثبت سروکار داریم و اگر در نزدیکی تکیه‌گاه‌ها یا در تیرهای پیوسته بالای عضو کشیده شود، لنگر منفی مطرح است. همین تفاوت باعث می‌شود آرماتورهای مثبت و منفی در محل‌های متفاوتی نصب شوند و طول مهاری و جزئیات اجرایی آن‌ها نیز با هم فرق داشته باشد.

ساخت و نحوه اجرای میلگرد لنگر مثبت و منفی

ساخت و اجرای میلگردهای لنگر مثبت و منفی به مرحله طراحی، برش، خم‌کاری، جانمایی و بستن صحیح در قالب‌بندی و ارماتور بندی وابسته است. این میلگردها معمولاً از میلگرد آجدار فولادی ساخته می‌شوند تا چسبندگی مناسبی با بتن داشته باشند و بتوانند نیروها را بدون لغزش به بتن منتقل کنند. در پروژه‌های ساختمانی، مهندس محاسب بر اساس نقشه سازه مشخص می‌کند که چه قطر، چه تعداد و با چه طولی از میلگرد در بخش مثبت یا منفی استفاده شود.

در مرحله اجرا، ابتدا شبکه آرماتورهای اصلی مطابق نقشه آماده می‌شود. سپس میلگردهای مربوط به ناحیه لنگر مثبت در پایین مقطع یا در محل‌های مشخص نصب می‌شوند و میلگردهای لنگر منفی در بالای عضو و نزدیک تکیه‌گاه‌ها قرار می‌گیرند. برای اینکه این میلگردها عملکرد درستی داشته باشند، باید خاموت‌ها، اسپیسرها، اورلب یا وصله، طول مهاری و فاصله‌گذاری نیز دقیق رعایت شود. کوچک‌ترین خطا در این مرحله می‌تواند باعث کاهش ظرفیت خمشی عضو و افزایش ترک‌خوردگی شود.

در سقف‌های تیرچه‌بلوک، میلگرد لنگر منفی معمولاً در قسمت بالایی دهانه و روی تکیه‌گاه‌ها قرار می‌گیرد تا تنش‌های کششی ناشی از خمش منفی را تحمل کند. در تیرهای بتنی یکسره هم میلگردهای منفی نزدیک ستون‌ها و تکیه‌گاه‌ها اجرا می‌شوند، چون در آن نواحی ممان منفی شکل می‌گیرد. همین منطق در دال‌ها، کنسول‌ها و برخی فونداسیون‌ها نیز دیده می‌شود و هدف نهایی همه آن‌ها افزایش ایمنی و کنترل تغییر شکل سازه است.

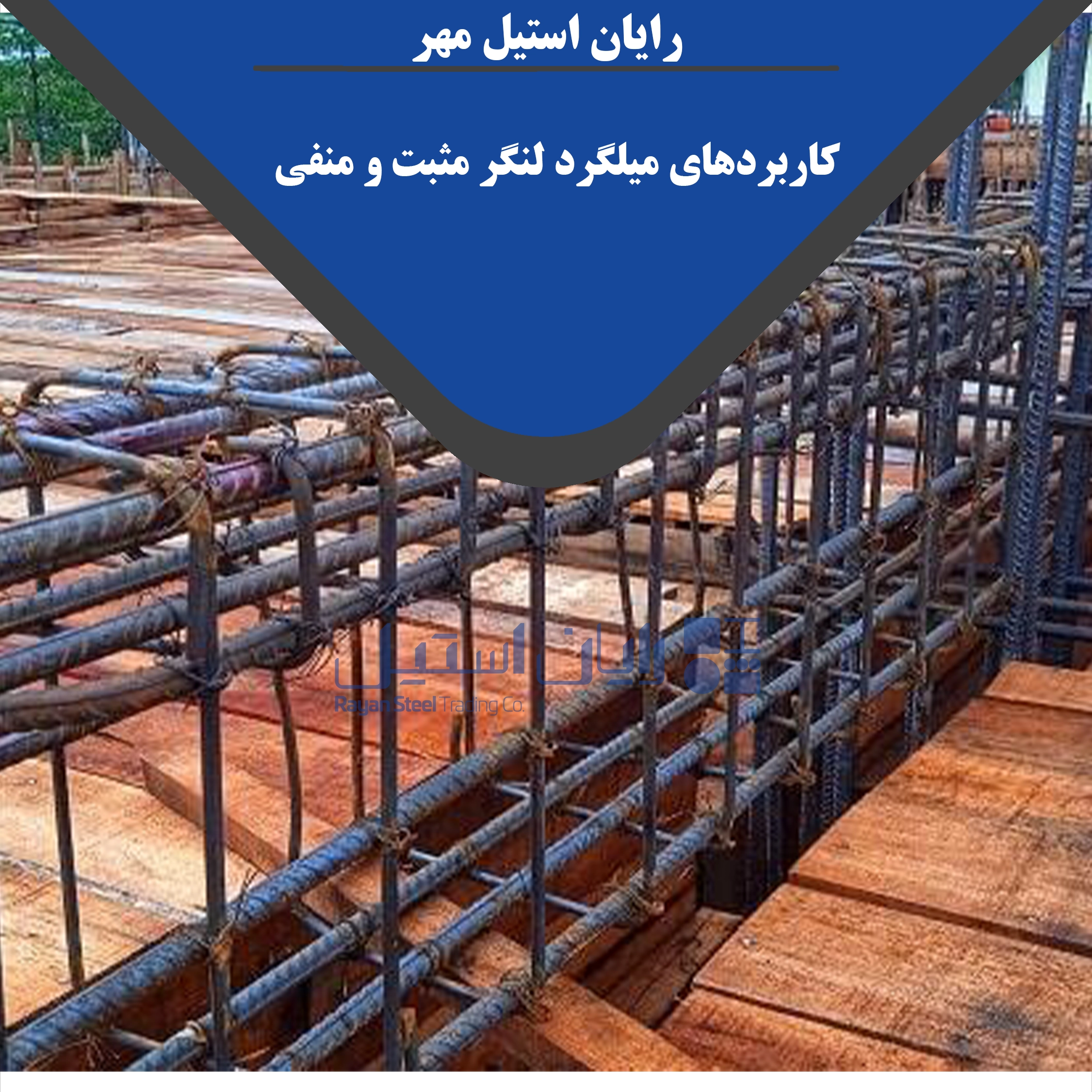

کاربردهای میلگرد لنگر مثبت و منفی

کاربرد اصلی این میلگردها در تمام اعضایی است که تحت خمش قرار می‌گیرند. میلگرد لنگر مثبت و منفی از مهم‌ترین اجزای آرماتوربندی در سازه‌های بتنی هستند و وظیفه آن‌ها مقاومت در برابر تنش‌های کششی ناشی از خمش است. محل قرارگیری این میلگردها به نوع لنگر و رفتار عضو سازه‌ای بستگی دارد؛ به‌طوری که در لنگر مثبت، آرماتور اصلی در پایین مقطع و در لنگر منفی، آرماتور اصلی در بالای مقطع قرار می‌گیرد.

در تیرهای بتنی
در دال‌های بتنی
در کنسول‌ها

این میلگردها در سازه‌های صنعتی، سوله‌ها، پل‌های بتنی، رمپ‌ها، پارکینگ‌ها، پله‌های بتنی و حتی برخی قطعات پیش‌ساخته نیز استفاده می‌شوند. هرجا که عضو بتنی تحت بار خمشی قرار گیرد، احتمال نیاز به آرماتور مثبت و منفی وجود دارد. در نتیجه، این نوع میلگرد تنها یک جزئیات اجرایی نیست، بلکه بخش مهمی از منطق مقاومت سازه در برابر نیروهای واقعی است.

مزایای میلگرد لنگر مثبت و منفی

یکی از مهم‌ترین مزایا، افزایش مقاومت کششی عضو بتنی است. بتن در فشار قوی است اما در کشش ضعف دارد؛ میلگردهای لنگر مثبت و منفی این ضعف را جبران می‌کنند و باعث می‌شوند عضو سازه‌ای در برابر خمش و بارگذاری بهتر عمل کند. این موضوع به‌خصوص در تیرها و سقف‌های پیوسته، تأثیر زیادی بر عملکرد کلی سازه دارد.

مزیت دوم، کاهش ترک‌های خمشی و کنترل تغییر شکل است. وقتی کشش به‌درستی توسط آرماتور جذب شود، بتن کمتر دچار ترک‌های گسترده می‌شود و کیفیت ظاهری و دوام سازه بالاتر می‌رود. در عمل، این موضوع هزینه‌های نگهداری و تعمیرات را هم کاهش می‌دهد.

مزیت سوم، افزایش شکل‌پذیری سازه است. اگر سازه در شرایط بحرانی قرار بگیرد، وجود آرماتور مناسب می‌تواند از شکست ناگهانی جلوگیری کند و رفتار سازه را هشداردهنده‌تر و ایمن‌تر سازد. این ویژگی در طراحی لرزه‌ای نیز اهمیت زیادی دارد، چون سازه باید پیش از فروریزش، فرصت تغییر شکل کنترل‌شده داشته باشد.

مزیت چهارم، توزیع مناسب تنش در عضو است. استفاده درست از میلگردهای مثبت و منفی باعث می‌شود تنش‌های خمشی به‌صورت متعادل در مقطع پخش شوند و تمرکز تنش در یک نقطه کاهش یابد. نتیجه این کار، عملکرد بهتر عضو در برابر بارهای متناوب و بلندمدت است.

معایب میلگرد لنگر مثبت و منفی

با وجود مزایای زیاد، این میلگردها معایبی هم دارند. نخستین عیب، افزایش هزینه اجرا است. چون نصب آن‌ها نیازمند دقت، زمان، نیروهای متخصص و گاهی خم‌کاری یا برش خاص است، هزینه نهایی پروژه بالا می‌رود. هرچه جزئیات سازه پیچیده‌تر باشد، این هزینه هم بیشتر خواهد شد.

عیب دوم، وابستگی زیاد به اجرای صحیح است. اگر آرماتور لنگر مثبت یا منفی در محل درست قرار نگیرد، کل عملکرد سازه دچار مشکل می‌شود. حتی اگر میلگرد مناسب انتخاب شده باشد، اشتباه در فاصله، طول مهاری، پوشش بتن یا وصله می‌تواند ظرفیت خمشی عضو را کاهش دهد.

عیب سوم، محدودیت در طراحی و اجراست. در برخی نقاط سازه، به‌ویژه جاهایی که فضا محدود است یا تراکم آرماتور بالا می‌رود، جاگذاری این میلگردها دشوار می‌شود. در چنین شرایطی ممکن است بتن‌ریزی هم سخت‌تر شود و کیفیت تراکم بتن کاهش پیدا کند.

نکات مهم در اجرا

برای اجرای درست میلگرد لنگر مثبت و منفی، رعایت چند نکته حیاتی است. اول اینکه محل دقیق قرارگیری میلگرد باید مطابق نقشه سازه باشد و هیچ تغییری بدون نظر مهندس طراح انجام نشود. دوم اینکه پوشش بتن باید کافی باشد تا میلگرد در برابر خوردگی و آتش‌سوزی محافظت شود. سوم اینکه خاموت‌ها و تکیه‌گاه‌های موقت باید به‌گونه‌ای چیده شوند که میلگردها در زمان بتن‌ریزی جابه‌جا نشوند.

نکته مهم دیگر، طول وصله و مهار مناسب است. اگر میلگرد لنگر مثبت یا منفی به‌اندازه کافی در بتن مهار نشود، نیرو به‌خوبی منتقل نمی‌شود و احتمال لغزش یا ترک در محل اتصال افزایش می‌یابد. در پروژه‌های واقعی، همین جزئیات کوچک تفاوت بین یک سازه ایمن و یک سازه آسیب‌پذیر را رقم می‌زنند.

همچنین کیفیت میلگرد نیز اهمیت دارد. میلگرد آجدار با مقاومت مناسب، چسبندگی بیشتری با بتن دارد و برای این نوع کاربردها مناسب‌تر است. در مقابل، میلگرد نامناسب یا دارای زنگ‌زدگی شدید می‌تواند عملکرد آرماتوربندی را تضعیف کند و در بلندمدت دوام سازه را کاهش دهد.

رابطه با ارماتور بندی

اگر بخواهیم این موضوع را از دید اجرایی ببینیم، میلگرد لنگر مثبت و منفی در واقع بخشی از فرآیند ارماتور بندی هستند. یعنی تا زمانی که این میلگردها به‌درستی در شبکه آرماتورها چیده، بسته و مهار نشوند، نقش سازه‌ای خود را کامل ایفا نخواهند کرد.

در یک پروژه استاندارد، ارماتور بندی باید بر اساس نقشه، جداول برش و خم، و دستورالعمل اجرایی انجام شود. میلگردهای منفی معمولاً در بالا و نزدیک تکیه‌گاه‌ها قرار می‌گیرند و میلگردهای مثبت در پایین دهانه یا در بخش‌هایی که خمش مثبت غالب است، اجرا می‌شوند. این چینش باعث می‌شود سازه در برابر خمش عملکرد بهتری داشته باشد و از ترک‌خوردگی زودرس جلوگیری شود.

جمع‌بندی فنی

میلگرد لنگر مثبت و منفی از اجزای اساسی در سازه‌های بتنی هستند و وظیفه اصلی آن‌ها مقابله با تنش‌های کششی ناشی از خمش است. تفاوت آن‌ها در محل قرارگیری و نوع لنگر غالب است؛ میلگرد مثبت در نواحی کششی پایین عضو و میلگرد منفی در نواحی کششی بالای عضو به‌کار می‌رود. انتخاب درست، طراحی اصولی و اجرای دقیق این آرماتورها، نقش مستقیمی در ایمنی، دوام و عملکرد سازه دارد.

از طرف دیگر، هرچند این میلگردها هزینه و حساسیت اجرایی را افزایش می‌دهند، اما مزایایی مانند افزایش مقاومت کششی، کاهش ترک، بهبود شکل‌پذیری و افزایش عمر مفید سازه باعث می‌شود استفاده از آن‌ها کاملاً ضروری باشد. در واقع، در بیشتر سازه‌های بتنی امروزی، بدون این نوع آرماتورها نمی‌توان به مقاومت و اطمینان کافی رسید.
