تیرآهن نرمال چیست؟

4 دقیقه

بروز شده: ۲۶ بهمن ۱۴۰۴

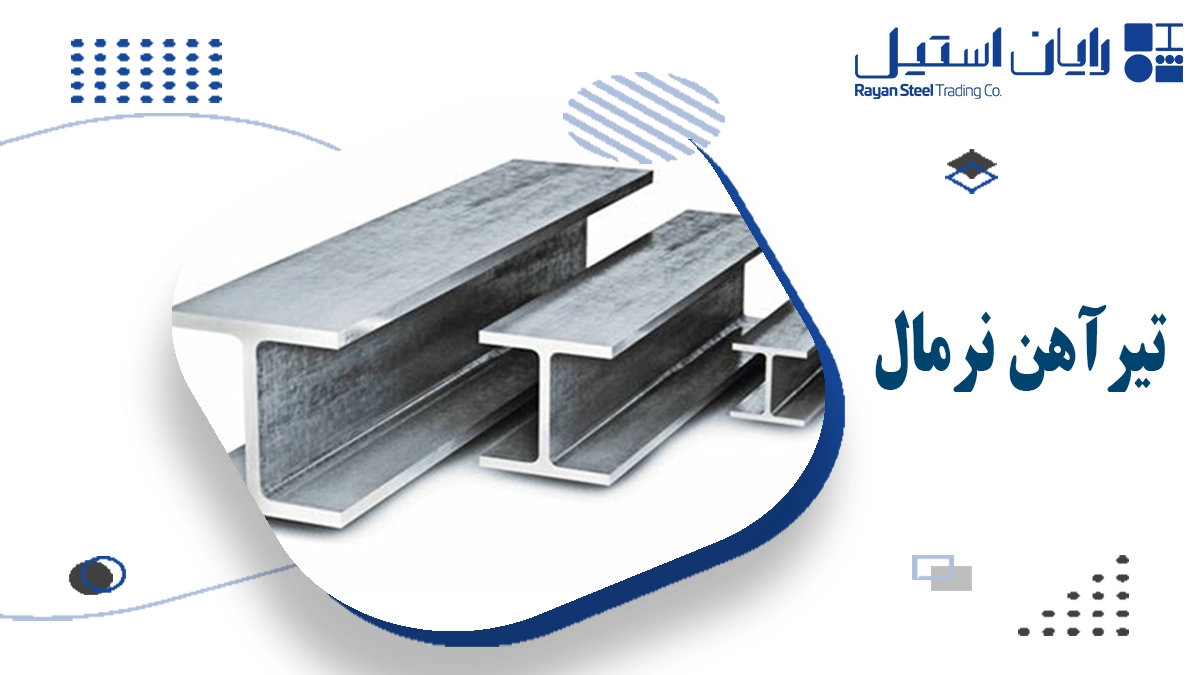

تیرآهن نرمال نوعی تیرآهن است که طول آن کمتر از ۱۲ متر است و معمولا در شاخه‌های ۳، ۴، ۶ و ۸ متری در بازار عرضه می‌شود. از نظر خواص مکانیکی، ترکیب شیمیایی و کیفیت تولید، این محصول کاملا مشابه تیرآهن معمولی است و صرفا طول کمتر، باعث تفاوت در وزن و شیوه مصرف آن می‌شود.

تفاوت تیرآهن نرمال با تیرآهن معمولی

تیرآهن معمولی (شاخه فابریک) در طول استاندارد ۱۲ متری عرضه می‌شود، در حالی‌ که تیرآهن نرمال شاخه‌هایی با طول کمتر از ۱۲ متر است.

هر دو نوع از یک خط تولید و از یک فولاد ساختمانی تولید می‌شوند، بنابراین از نظر استحکام، تحمل بار و استاندارد تفاوتی ندارند.

مهم‌ترین تفاوت در ابعاد طولی، وزن هر شاخه، هزینه حمل و میزان پرت برش در پروژه است.

ابعاد و استانداردهای تیرآهن نرمال

تیرآهن‌های نرمال دقیقا در همان سایزهایی تولید می‌شوند که تیرآهن‌های معمولی در بازار وجود دارند؛ یعنی سایزهای متداول ۱۴، ۱۶، ۱۸ و … که بر اساس ارتفاع جان مقطع I تعریف می‌شود. منظور از سایز ۱۴ یا ۱۸، ارتفاع جان تیرآهن به سانتی‌متر است.

طول‌های رایج تیرآهن نرمال

۳ متری و ۴ متری: مناسب برای نعل‌درگاه‌ها، تیرهای کوتاه و سازه‌های سبک.

۶ متری: پرمصرف در اسکلت‌های فلزی سبک و دهانه‌های کوتاه تا متوسط.

۸ متری: مناسب برای دهانه‌های بلندتر که نیاز به کاهش برش در محل کارگاه دارند.

این تیرآهن‌ها می‌توانند مطابق استاندارد IPE، INP یا IPB تولید شده باشند و سپس در طول‌های نرمال برش بخورند. در بازار ایران، بیشترین مصرف به تیرآهن IPE (اروپایی) اختصاص دارد که به‌عنوان تیرآهن معمولی شناخته می‌شود.

ویژگی‌ها و مزایای تیرآهن نرمال

ساختار تیرآهن نرمال به شکلی است که می‌تواند بارهای خمشی و برشی را به‌خوبی تحمل کند و استحکام کلی سازه را افزایش دهد. جان تیرآهن عمدتا در برابر تنش‌های برشی و بال‌ها در برابر خمش و لنگر مقاومت می‌کنند و همین موضوع باعث می‌شود این مقطع برای اعضای باربر اصلی مناسب باشد.

مهم‌ترین مزایا

وزن کمتر هر شاخه نسبت به تیرآهن ۱۲ متری، که حمل‌ونقل را آسان‌تر و هزینه‌ها را در برخی پروژه‌ها کاهش می‌دهد.

کاهش پرت برش در کارگاه، چون طول شاخه‌ها از ابتدا نزدیک به طول نهایی مورد نیاز انتخاب می‌شود.

امکان جابه‌جایی و نصب راحت‌تر در پروژه‌هایی که محدودیت فضا یا تجهیزات حمل وجود دارد.

حفظ همان سطح مقاومت و ایمنی سازه‌ای تیرآهن معمولی، چون از همان فولاد و همان خط تولید به دست می‌آید.

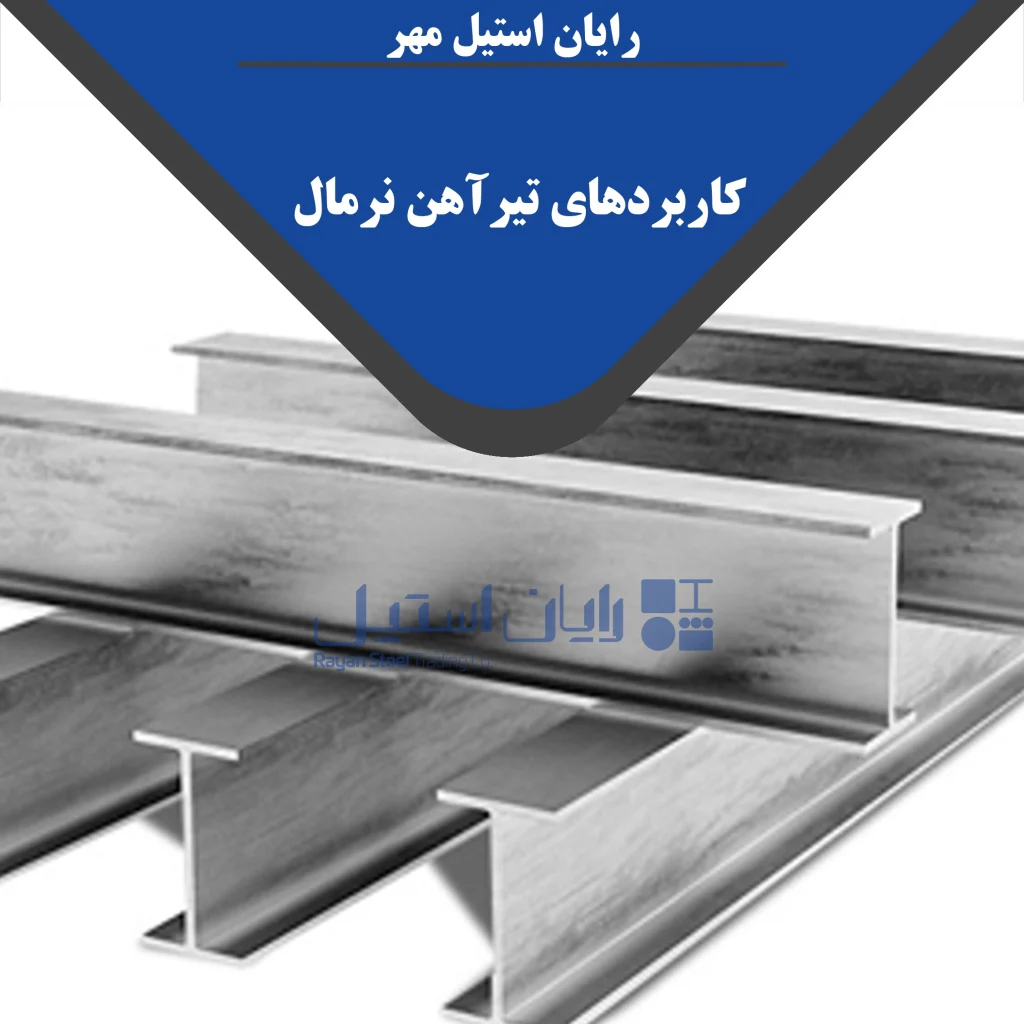

کاربرد تیرآهن نرمال در ساخت‌وساز

تیرآهن نرمال در تمام جاهایی که تیرآهن معمولی به کار می‌رود قابل استفاده است، با این تفاوت که طول اعضا کوتاه‌تر و متناسب با دهانه‌های پروژه انتخاب می‌شود.

مهم‌ترین کاربردها

تیرهای فرعی و اصلی سقف در سازه‌های فلزی شهری و صنعتی.

نعل‌درگاه‌ها، تیرهای کنسولی کوتاه و اعضای تقویتی دور بازشوها.

سازه‌های موقت، سوله‌های سبک، راه‌پله‌ها و سکوهای فلزی.

ساخت خرپا، فریم‌های فولادی، شاسی ماشین‌آلات و سکوهای نگهدارنده تجهیزات.

نکات مهم در خرید تیرآهن نرمال

برای خرید موفق تیرآهن نرمال، باید به چند نکته فنی و اجرایی توجه کنی تا هم از نظر ایمنی و هم از نظر اقتصادی بهترین نتیجه را بگیری.

۱. تطابق طول با نقشه سازه

قبل از سفارش، طول دقیق هر شاخه را از روی نقشه‌ها، دهانه خالص و طول نشیمن‌ها استخراج کن و حتما تلرانس جزئی برای برش نهایی در نظر بگیر. این کار باعث می‌شود تعداد برش‌ها و مقدار پرت در کارگاه به حداقل برسد.

۲. بررسی استاندارد و سایز

نوع استاندارد (IPE، INP، IPB)، سایز تیرآهن (مثلا ۱۴، ۱۶، ۱۸) و کارخانه تولیدکننده باید از ابتدا مشخص و با دفترچه محاسباتی مهندس سازه هماهنگ باشد. استفاده از تیرآهن با استاندارد متفاوت از طراحی، می‌تواند روی رفتار سازه‌ای عضو تأثیر بگذارد.

۳. کنترل وزن و کیفیت

وزن واقعی هر بندیل یا شاخه را با جدول تئوری وزن تیرآهن و فاکتور فروشنده مقایسه کن تا از کم‌وزنی یا مغایرت احتمالی جلوگیری شود. همچنین بررسی ظاهری بال‌ها، جان، یکنواختی سطح و نبود تابیدگی یا کجی، برای اطمینان از کیفیت اهمیت دارد.

۴. در نظر گرفتن هزینه حمل و زمان اجرا

در پروژه‌هایی که محدودیت دسترسی، جرثقیل سبک یا فضای کوچک دارند، استفاده از تیرآهن نرمال می‌تواند زمان نصب را کاهش و ریسک حوادث را کمتر کند. از طرفی، در پروژه‌های بزرگ با دهانه‌های طولانی، شاید اقتصادی‌تر باشد ابتدا شاخه ۱۲ متری خریداری و سپس بر اساس نیاز در کارگاه برش انجام شود.

جمع‌بندی

تیرآهن نرمال همان تیرآهن معمولی است که در طول‌های کوتاه‌تر از ۱۲ متر تولید و عرضه می‌شود و از نظر استحکام و استاندارد هیچ تفاوتی با تیرآهن فابریک ندارد. استفاده از این نوع تیرآهن باعث کاهش پرت برش، تسهیل حمل‌ونقل و اجرای سریع‌تر در پروژه‌هایی با دهانه‌های کوتاه و متوسط می‌شود. اگر هنگام خرید، طول شاخه‌ها را متناسب با نقشه سازه، سایز و استاندارد طراحی‌شده انتخاب کنی، هم ایمنی سازه تأمین می‌شود و هم هزینه نهایی پروژه بهینه خواهد شد.
