پروفیل M |کاربرد در نمای سمنت‌برد+مقایسه با Z و راهنمای نصب|رایان استیل مهر

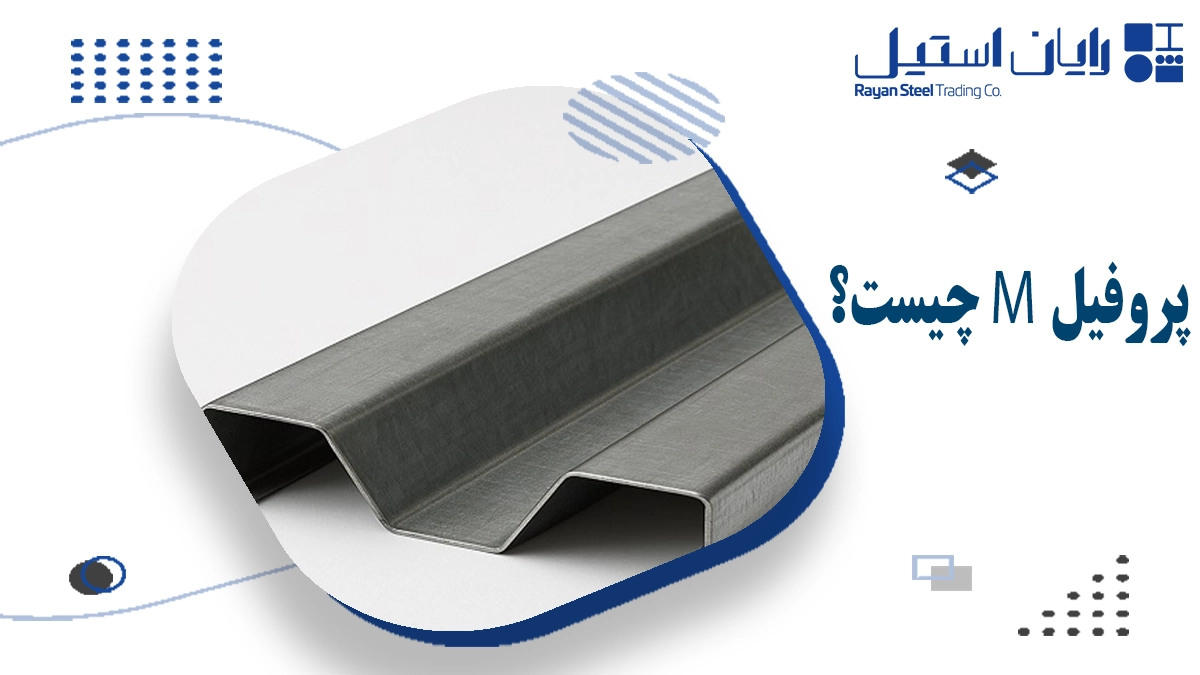

پروفیل M یک مقطع گالوانیزه نورد سرد است که به طور اختصاصی در سیستم‌های نمای خشک سمنت‌برد و فایبرسمنت برای زیرسازی و کنترل درز بین صفحات به کار می‌رود. این پروفیل در محل اتصال دو پنل کنار هم قرار می‌گیرد و تنش‌های ناشی از انبساط و انقباض طولی صفحات سیمانی الیاف‌دار بر اثر تغییرات دما و رطوبت را کنترل می‌کند.

پروفیل M برخلاف پروفیل‌های سازه‌ای سنگین، عضو باربر اصلی سازه نیست و نقش آن بیشتر در کیفیت، دوام و ظاهر نهایی نما خلاصه می‌شود. همین جزئیات ساده اگر درست طراحی و اجرا نشود می‌تواند به ترک خوردن، باز شدن درزها و نفوذ آب در نما منجر شود.

مشخصات فنی

جنس و پوشش

پروفیل M از ورق فولادی گالوانیزه تولید می‌شود تا در مقابل رطوبت، باران و شرایط جوی نما مقاومت مناسبی داشته باشد. پوشش روی گالوانیزه، از خوردگی و زنگ‌زدگی جلوگیری کرده و باعث می‌شود این پروفیل برای فضاهای بیرونی و نماهای در معرض بارندگی انتخاب مناسبی باشد.

ضخامت، طول و ابعاد متداول

ضخامت متداول پروفیل M در بازار ایران حدود ۰٫۷ میلی‌متر است که تعادلی بین سبکی و استحکام ایجاد می‌کند. این پروفیل معمولاً با طول ۳ متر عرضه می‌شود و برای اغلب پروژه‌های نمای سمنت‌برد مناسب است.

از نظر عرض، سایزهای رایج پروفیل M شامل M80 و M100 یا M110 است که بر حسب سیستم زیرسازی و ابعاد پنل انتخاب می‌شود. به عنوان نمونه، پروفیل M با عرض ۱۰ سانتی‌متر (M100) یکی از پرکاربردترین گزینه‌ها در بازار برای زیرسازی سمنت‌برد است.

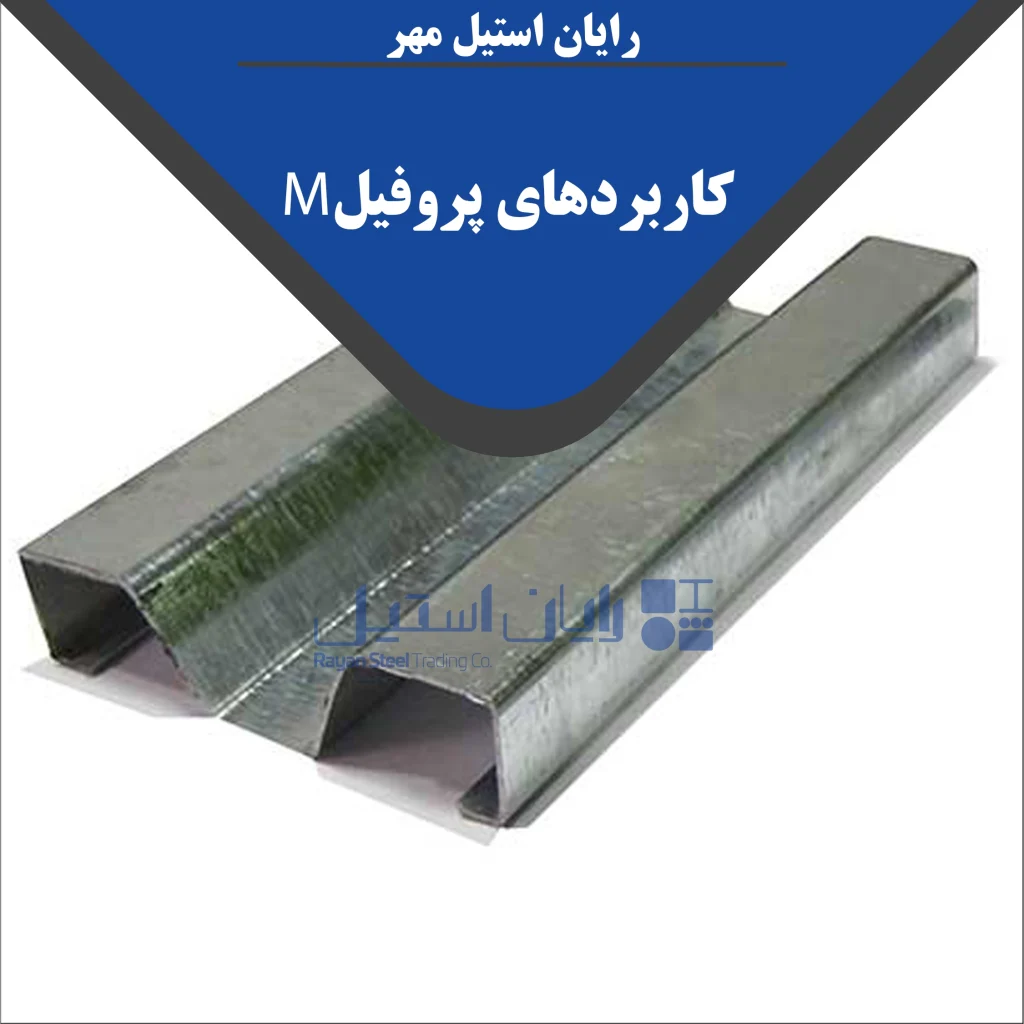

کاربردهای پروفیل M در نما

کنترل درز و تنش‌های حرارتی

کاربرد اصلی این پروفیل قرارگیری در محل درز بین صفحات سمنت‌برد است تا تغییرات ناشی از انبساط و انقباض طولی پنل‌ها را کنترل کند. این پروفیل اجازه می‌دهد هر پنل مقدار محدودی حرکت نسبی داشته باشد، بدون آن که لبه دو صفحه به هم فشار وارد کنند و دچار ترک یا لب‌پریدگی شوند.

زیرسازی و اتصال پنل‌ها

پروفیل M علاوه بر کنترل تنش، نقش مهمی در نظم‌دهی به اتصال پنل‌ها و انتقال یکنواخت تنش‌ها به زیرسازی دارد. در بسیاری از سیستم‌ها، پروفیل M همراه با پروفیل‌های گالوانیزه A و V برای تکمیل زیرسازی نمای سمنت‌برد استفاده می‌شود و در کنار هم یک شبکه منظم و پایدار زیر صفحات تشکیل می‌دهند.

نقش زیبایی و نظم بصری

قرارگیری منظم پروفیل M در امتداد درزهای افقی و عمودی، خطوط طراحی‌شده و هندسی مشخصی روی سطح نما ایجاد می‌کند. این خطوط علاوه بر کارکرد فنی، از نظر معماری نیز به طراح این امکان را می‌دهد که ریتم و الگوی بصری خاصی برای نمای سمنت‌برد تعریف کند.

روش نصب روی سمنت‌برد

مرحله اول: زیرسازی فلزی

در گام اول، زیرسازی فلزی یا گالوانیزه مخصوص سمنت‌برد روی سازه اصلی اجرا می‌شود و باید حداقل ضخامت مقاطع زیرسازی برای تحمل بار سیستم رعایت شود. در این مرحله دقت در تراز بودن، شاقولی و فاصله‌گذاری پروفیل‌های زیرسازی اهمیت زیادی دارد، چون هر خطا در نهایت در خطوط پروفیل M روی نما دیده می‌شود.

مرحله دوم: نصب صفحات سمنت‌برد

پس از تکمیل زیرسازی، اجراکار صفحات سمنت‌برد یا فایبرسمنت را طبق نقشه چیدمان، با پیچ مخصوص روی پروفیل‌های زیرسازی نصب می‌کند و بین هر دو پنل، یک فاصله کنترل‌شده به‌عنوان درز لحاظ می‌کنداین درز محل قرارگیری پروفیل M است و مقدار آن بر اساس دستورالعمل سیستم و ابعاد پنل تعیین می‌شود.

مرحله سوم: نصب پروفیل M و A

در سیستم رایج، پروفیل A در میان دو صفحه قرار می‌گیرد و هیچ پیچی مستقیماً به آن متصل نمی‌شود، در حالی که تمامی پیچ‌ها تنها روی پروفیل M بسته می‌گردند. قسمت مرکزی پروفیل M با پیچ مخصوص فایبرسمنت به المان‌های افقی زیرسازی متصل می‌شود و لب‌های پروفیل، لبه صفحات را در دو طرف در بر می‌گیرند.

رعایت فاصله طولی مناسب بین پروفیل A و سایر اجزا اهمیت دارد تا حرکت ناشی از انبساط و انقباض پنل‌ها محدود نشود و پروفیل Mبتواند تنش‌ها را خنثی کند.

مزایای استفاده از پروفیل M

کنترل مؤثر تغییرات ابعادی فایبرسمنت و کاهش ترک و شکستگی در محل درزها.
افزایش دوام و پایداری نمای سمنت‌برد با توزیع مناسب تنش‌ها و جلوگیری از تمرکز تنش در لبه پنل‌ها.
مقاومت بالا در برابر خوردگی و رطوبت به دلیل گالوانیزه بودن، مناسب برای اقلیم‌های مرطوب و نمای بیرونی.
وزن کم، برش‌پذیری آسان و نصب سریع که باعث کاهش زمان اجرا و هزینه نیروی انسانی می‌شود.
امکان ایجاد خطوط منظم و طراحی‌شده روی نما و ارتقای کیفیت بصری پروژه.

معایب و حساسیت‌های اجرایی

وابستگی شدید عملکرد به اجرای صحیح: هرگونه خطا در فاصله درز، تراز پنل‌ها یا محل پیچ‌ها می‌تواند باعث عدم عملکرد درست M و ایجاد ترک در نما شود.
ضرورت استفاده از پیچ و متعلقات استاندارد: به‌کارگیری پیچ‌های نامناسب استحکام اتصال را کاهش می‌دهد و به مرور زمان باعث لق شدن پنل‌ها می‌شود.
وابستگی به کیفیت گالوانیزاسیون: اگر ورق گالوانیزه کیفیت لازم را نداشته باشد، در بلندمدت احتمال زنگ‌زدگی و تغییر رنگ پروفیل وجود دارد که روی نمای نهایی اثر منفی می‌گذارد.

نکات مهم در انتخاب و خرید

کنترل ضخامت ورق: ضخامت واقعی حدود ۰٫۷ میلی‌متر برای زیرسازی نمای سمنت‌برد توصیه شده و بهتر است در زمان خرید، ضخامت با ابزار مناسب اندازه‌گیری شود.
بررسی کیفیت و یکنواختی گالوانیزه: سطح یکنواخت و بدون عیب نشانه استفاده از ورق گالوانیزه استاندارد است و برای نماهای بیرونی اهمیت زیادی دارد.
انتخاب عرض مناسب (M80 یا M100 / M110) متناسب با ابعاد پنل‌ها و جزئیات سیستم زیرسازی.
خرید از تأمین‌کننده تخصصی سمنت‌برد و پروفیل گالوانیزه که مشخصات فنی و گارانتی قابل اتکا ارائه می‌کند.

مقایسه پروفیل M با پروفیل Z

پروفیل M و پروفیل Z هر دو از مقاطع فولادی شکل‌دهی‌شده هستند، اما از نظر کاربرد در دو دنیا کاملاً متفاوت قرار می‌گیرند. پروفیل M یک مقطع سبک گالوانیزه برای زیرسازی و کنترل درز در سیستم‌های نمای سمنت‌برد است، در حالی که پروفیل Z یک مقطع سازه‌ای برای استفاده به عنوان پرلین سقف و دیوار در سوله‌ها و سازه‌های فلزی محسوب می‌شود.

از نظر ضخامت، پروفیل M معمولاً در حدود ۰٫۷ میلی‌متر تولید می‌شود، اما پروفیل Z بسته به سایز و کاربرد معمولاً در بازه ۲ تا ۳٫۵ میلی‌متر ساخته می‌شود و برای تحمل بار برف، باد و وزن پوشش سقف طراحی شده است. به همین دلیل، نمی‌توان پروفیل M را جایگزین Z در نقش سازه‌ای کرد و بالعکس؛ هر کدام برای حوزه عملکرد خاص خود تعریف شده‌اند.

از منظر محل نصب، پروفیل M در «پوسته» ساختمان و در تماس مستقیم با صفحات سمنت‌برد در سطح نما قرار می‌گیرد، در حالی که پروفیل Z بین قاب‌های اصلی و ورق‌های پوشش سقف یا دیوار سوله نصب می‌شود. حضور یا عدم حضور پروفیل M بیشتر روی کیفیت و دوام نما اثر دارد، اما پروفیل Z در محاسبات اصلی سازه‌ای سقف نقش مستقیم بازی می‌کند.

جدول مقایسه‌ای کوتاه پروفیل M و Z

ویژگی	پروفیل M گالوانیزه	پروفیل Z (پرلین)
نوع کاربری	زیرسازی و درزکننده نماهای سمنت‌برد	پرلین سقف و دیوار سوله
نقش اصلی	کنترل تنش‌های حرارتی و رطوبتی، نظم بصری درزها	تحمل بار پوشش سقف و دیوار و انتقال به قاب اصلی
ضخامت متداول	حدود ۰٫۷ میلی‌متر	چند میلی‌متر، بسته به سایز و دهانه
محل استفاده	در محل درز بین صفحات فایبرسمنت / سمنت‌برد	بین قاب‌های اصلی و ورق‌های پوشش سقف و دیوار
نوع عضو	جزئیات تکمیلی نما (غیر باربر اصلی)	عضو ثانویه سازه‌ای (باربر)

(اطلاعات جدول بر اساس داده‌های فنی پروفیل M و معرفی عمومی پروفیل Z تنظیم شده است.)
