مقدمه

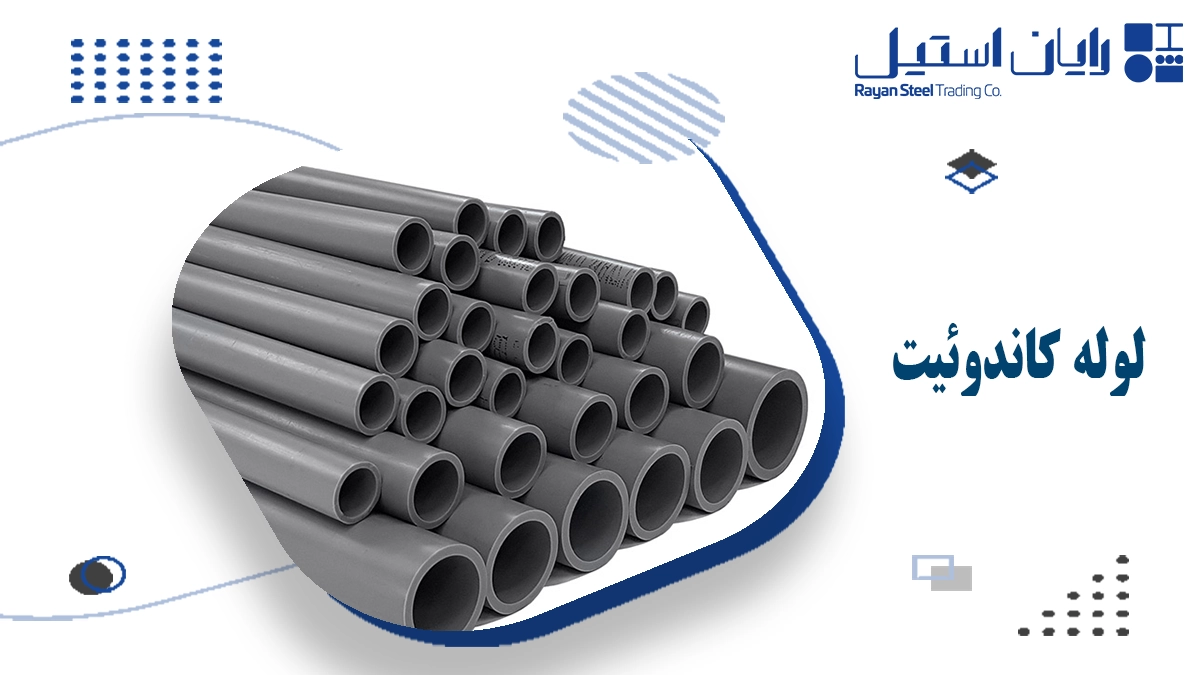

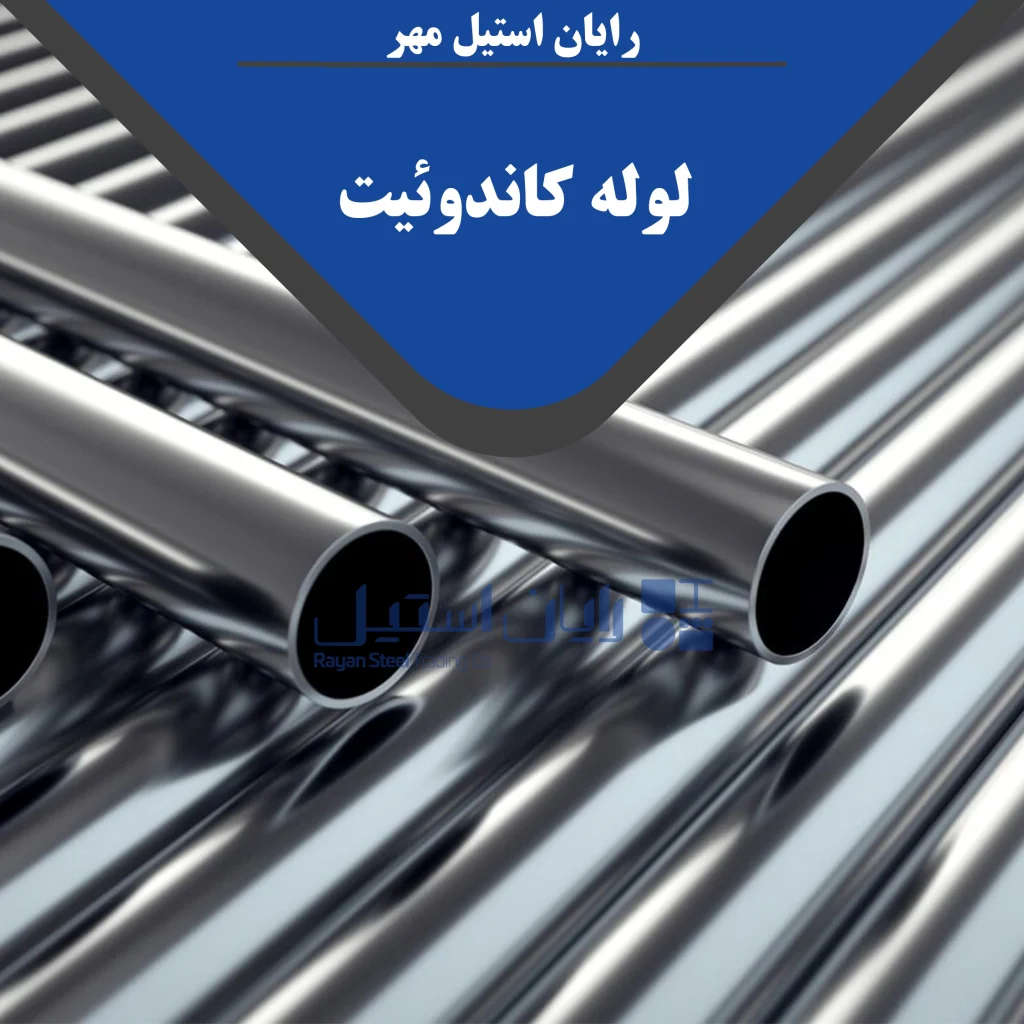

لوله کاندوئیت یکی از اجزای حیاتی در سیستمهای برقکشی ساختمانها، پروژههای صنعتی و تجاری است که وظیفه اصلی آن حفاظت و هدایت کابلها و سیمهای برق میباشد. این لولهها با جلوگیری از آسیبهای مکانیکی، رطوبتی، شیمیایی و تهدیدات الکتریکی، ایمنی سیستم برق و کاربران را تضمین میکنند. انتخاب نوع مناسب و نصب صحیح لوله کاندوئیت، علاوه بر حفاظت فیزیکی، نظمدهی و سهولت نگهداری کابلها را نیز فراهم میکند.

رایان استیل مهر

۱. تعریف و معرفی لوله کاندوئیت

لوله کاندوئیت یا همان لوله برق، مجرایی است که برای عبور و محافظت کابلهای برق به کار میرود. برخلاف لولههای انتقال سیالات، این لولهها طراحی شدهاند تا از سیمها و کابلها در برابر انواع خطرات مانند ضربه، رطوبت، مواد شیمیایی و جوندگان محافظت کنند. علاوه بر این، با ارائه ساختار مشخص و شکننده، جلوی تماس مستقیم افراد با هادیهای برق را گرفته و از خطر برقگرفتگی جلوگیری میکنند.

لولههای کاندوئیت به دو دسته کلی فلزی و غیر فلزی تقسیم میشوند. فلزیها شامل فولاد گالوانیزه، آلومینیوم و استیل هستند که مقاومت مکانیکی بالایی دارند. نوع غیر فلزی معمولاً از مواد پلاستیکی مانند PVC یا پلیمرهای خاص ساخته میشود که مقاومت در برابر خوردگی و سبکوزن بودن از مزایای آن است.

۲. انواع لوله کاندوئیت و مواد ساخت

لوله کاندوئیت فلزی سخت (Rigid Metal Conduit – RMC):

از فولاد یا آلومینیوم ساخته شده و دارای دیوارههای ضخیم است. مناسب محیطهای صنعتی و مکانهای با شرایط سخت و ضربهپذیری بالا است.

لوله کاندوئیت فلزی متوسط (Intermediate Metal Conduit – IMC):

دیوارهای کمتر ضخیم نسبت به RMC دارد ولی مقاومت مناسبی دارد و بیشتر در پروژههای صنعتی استفاده میشود.

لوله کاندوئیت فلزی الکتریکی (Electrical Metallic Tubing – EMT):

سبکتر و دیواره نازکتر است و بیشتر در محیطهای داخلی و خشک کاربرد دارد.

لوله کاندوئیت فلزی منعطف (Flexible Metal Conduit – FMC):

انعطاف پذیر است و برای عبور کابل در فضاهای باریک یا با هندسه پیچیده مناسب است.

لوله کاندوئیت غیر فلزی:

معمولاً از PVC یا مواد پلیمری ساخته میشوند. سبک، مقرون به صرفه و مقاوم در برابر خوردگی بوده و برای محیطهای مرطوب و خورنده کاربرد دارند.

۳. استانداردهای ملی و بین المللی مرتبط با لوله کاندوئیت

رعایت استانداردها بخش مهمی از تضمین ایمنی و کیفیت لولههای کاندوئیت است. در ایران استاندارد ملی ایران (ISIRI) برای تولید، ضخامت، پوششدهی و نصب این لولهها تعریف شده است. همچنین استانداردهای بینالمللی زیر در تولید و کنترل کیفیت آنها اهمیت زیادی دارند:

ISIRI: مقررات ویژه تولید و نصب در ایران.

DIN 40430 و DIN 2394: استانداردهای آلمانی برای ضخامت، وزن و ساختار لولهها.

ANSI C80.3: استاندارد آمریکایی برای لولههای فلزی برق.

BS 4568-1: استاندارد بریتانیایی.

EN 10219-2: استاندارد اروپایی برای لولههای فولادی فرم داده شده.

API 5L: استاندارد لولههای فولادی نفت و گاز.

رعایت ضخامت، پوشش گالوانیزه یا رنگکاری مناسب، اتصالات استاندارد و اصول نصب از جمله الزامات این استانداردهاست که باعث افزایش طول عمر و ایمنی سیستم میشود.

۴. کاربردهای لوله کاندوئیت

حفاظت مکانیکی از کابلها در برابر ضربه، فشار، رطوبت، خوردگی، مواد شیمیایی و جوندگان.

جلوگیری از برق گرفتگی افراد با محافظت هادیها.

نظم بخشی کابلها و جلوگیری از گره خوردن یا آسیب ناشی از قرارگیری نامناسب.

جلوگیری از تداخل الکترومغناطیسی به ویژه در انواع فلزی.

استفاده در انواع ساختمانهای مسکونی، تجاری و صنعتی، نیروگاهها، نفت و پتروشیمی، فضاهای دریایی، خودرو و آزمایشگاهها.

تسهیل تعمیر، نگهداری و تعویض کابلها بدون آسیب به ساختار اصلی ساختمان.

۵. مزایا و معایب استفاده از لوله کاندوئیت

مزایا:

مقاومت بالا در برابر ضربه، خوردگی و زنگ زدگی به واسطه پوشش گالوانیزه.
افزایش ایمنی سیستم و کاربران.
نظم دهی بهتر کابلها و محافظت در برابر تداخل الکترومغناطیسی.
امکان عبور چند کابل با ولتاژهای مختلف در یک لوله بدون تداخل.
دوام و طول عمر بالا.
سهولت در تعمیر و نگهداری.

معایب:

هزینه بالاتر نسبت به روشهای ساده تر مثل لولههای خرطومی یا روکار.

وزن بیشتر لوله های فلزی و نصب نیازمند تخصص.

احتمال زنگ زدگی در شرایط محیطی خیلی خورنده اگر پوشش مناسب نداشته باشد.

۶. نکات مهم در انتخاب، نصب و نگهداری

انتخاب جنس و نوع لوله بر اساس شرایط محیطی (خشک، مرطوب، خورنده) و نوع کابلها.

رعایت دقیق استانداردهای مربوطه برای انتخاب ضخامت، پوشش و اتصالات.

نصب باید توسط نیروی متخصص و با رعایت اصول ایمنی و استانداردهای ملی و بینالمللی انجام شود.

انجام بازرسی های دورهای جهت تشخیص آسیب، خوردگی یا نقص در اتصالات.

اجتناب از خمیدگی زیاد و تماس مستقیم با مواد خورنده.

استفاده از اتصالات و بوشنهای استاندارد مطابق ISIRI و استانداردهای رایج.

۷. جداول استاندارد سایز، ضخامت و وزن لوله کاندوئیت (نمونه)

سایز (PG)	قطر خارجی (میلیمتر)	ضخامت دیواره (میلیمتر)	وزن تقریبی (کیلوگرم بر متر)
PG 11	18.2	1.0	0.461
PG 13.5	20.2	1.0	0.635
PG 16	22.2	1.0	0.704
PG 21	28.2	1.0	1.076
PG 42	54.1	1.5	2.122

این جدول نمونهای از استانداردهای DIN بوده و اعداد ممکن است بسته به تولیدکننده کمی متفاوت باشند.

۸. جمعبندی

لوله کاندوئیت به عنوان یک محافظ فیزیکی و ایمنی برای کابلهای برق اهمیت فراوانی دارد. انتخاب درست نوع لوله، آگاهی از استانداردهای ملی و بینالمللی، و اجرای دقیق نکات نصب و نگهداری، از جمله عوامل کلیدی برای ایجاد یک سیستم برقکشی ایمن و با دوام است. کاربرد گسترده آن در صنایع مختلف و ساختمانها، اهمیت دانش فنی و رعایت استانداردها را دوچندان میکند.
