مقدمه
لوله کاندوئیت یکی از اجزای حیاتی در سیستمهای برقکشی ساختمانها، پروژههای صنعتی و تجاری است که وظیفه اصلی آن حفاظت و هدایت کابلها و سیمهای برق میباشد. این لولهها با جلوگیری از آسیبهای مکانیکی، رطوبتی، شیمیایی و تهدیدات الکتریکی، ایمنی سیستم برق و کاربران را تضمین میکنند. انتخاب نوع مناسب و نصب صحیح لوله کاندوئیت، علاوه بر حفاظت فیزیکی، نظمدهی و سهولت نگهداری کابلها را نیز فراهم میکند.
۱. تعریف و معرفی لوله کاندوئیت

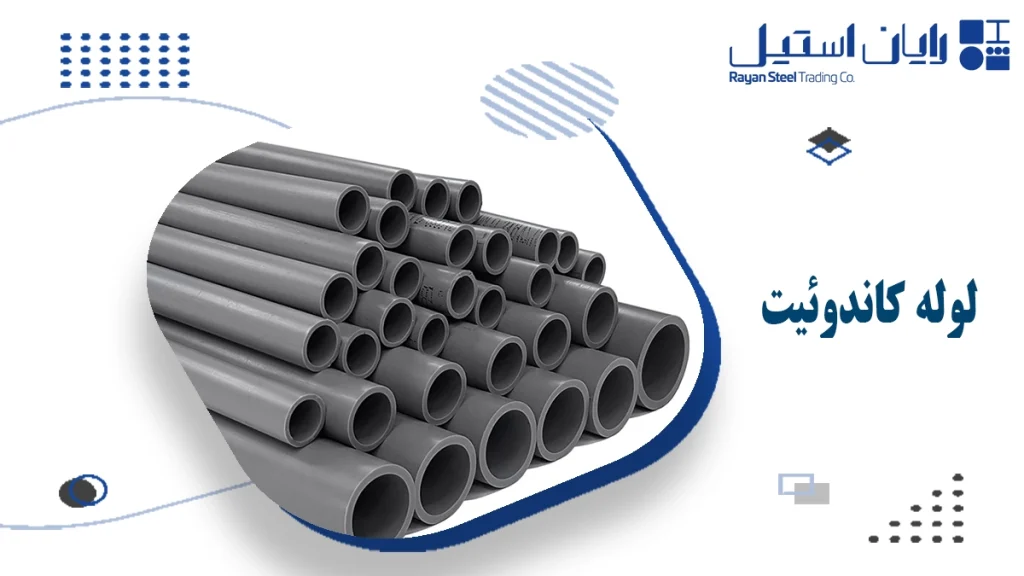

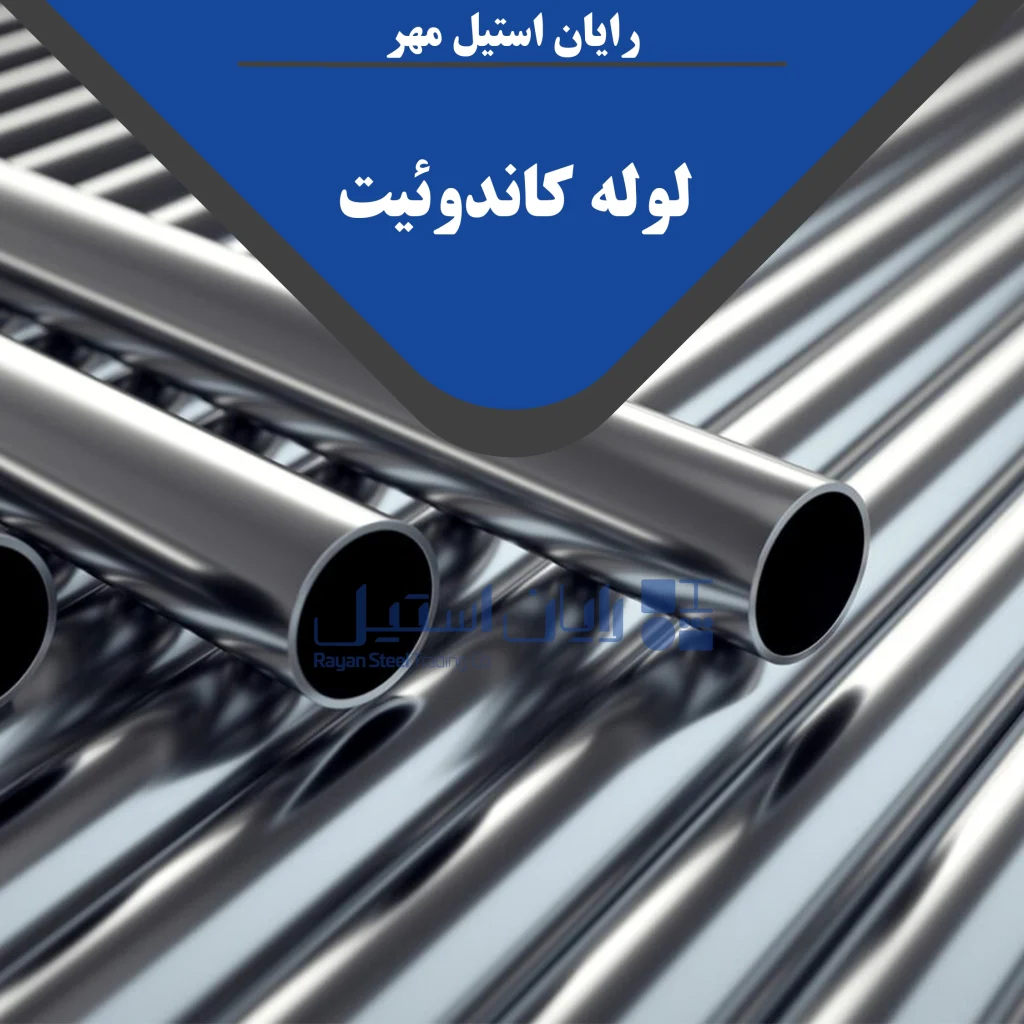

لوله کاندوئیت یا همان لوله برق، مجرایی است که برای عبور و محافظت کابلهای برق به کار میرود. برخلاف لولههای انتقال سیالات، این لولهها طراحی شدهاند تا از سیمها و کابلها در برابر انواع خطرات مانند ضربه، رطوبت، مواد شیمیایی و جوندگان محافظت کنند. علاوه بر این، با ارائه ساختار مشخص و شکننده، جلوی تماس مستقیم افراد با هادیهای برق را گرفته و از خطر برقگرفتگی جلوگیری میکنند.
لولههای کاندوئیت به دو دسته کلی فلزی و غیر فلزی تقسیم میشوند. فلزیها شامل فولاد گالوانیزه، آلومینیوم و استیل هستند که مقاومت مکانیکی بالایی دارند. نوع غیر فلزی معمولاً از مواد پلاستیکی مانند PVC یا پلیمرهای خاص ساخته میشود که مقاومت در برابر خوردگی و سبکوزن بودن از مزایای آن است.
۲. انواع لوله کاندوئیت و مواد ساخت
لوله کاندوئیت فلزی سخت (Rigid Metal Conduit – RMC):
از فولاد یا آلومینیوم ساخته شده و دارای دیوارههای ضخیم است. مناسب محیطهای صنعتی و مکانهای با شرایط سخت و ضربهپذیری بالا است.
لوله کاندوئیت فلزی متوسط (Intermediate Metal Conduit – IMC):
دیوارهای کمتر ضخیم نسبت به RMC دارد ولی مقاومت مناسبی دارد و بیشتر در پروژههای صنعتی استفاده میشود.
لوله کاندوئیت فلزی الکتریکی (Electrical Metallic Tubing – EMT):
سبکتر و دیواره نازکتر است و بیشتر در محیطهای داخلی و خشک کاربرد دارد.
لوله کاندوئیت فلزی منعطف (Flexible Metal Conduit – FMC):
انعطاف پذیر است و برای عبور کابل در فضاهای باریک یا با هندسه پیچیده مناسب است.
لوله کاندوئیت غیر فلزی:
معمولاً از PVC یا مواد پلیمری ساخته میشوند. سبک، مقرون به صرفه و مقاوم در برابر خوردگی بوده و برای محیطهای مرطوب و خورنده کاربرد دارند.
۳. استانداردهای ملی و بین المللی مرتبط با لوله کاندوئیت
رعایت استانداردها بخش مهمی از تضمین ایمنی و کیفیت لولههای کاندوئیت است. در ایران استاندارد ملی ایران (ISIRI) برای تولید، ضخامت، پوششدهی و نصب این لولهها تعریف شده است. همچنین استانداردهای بینالمللی زیر در تولید و کنترل کیفیت آنها اهمیت زیادی دارند:
ISIRI: مقررات ویژه تولید و نصب در ایران.
DIN 40430 و DIN 2394: استانداردهای آلمانی برای ضخامت، وزن و ساختار لولهها.
ANSI C80.3: استاندارد آمریکایی برای لولههای فلزی برق.
BS 4568-1: استاندارد بریتانیایی.
EN 10219-2: استاندارد اروپایی برای لولههای فولادی فرم داده شده.
API 5L: استاندارد لولههای فولادی نفت و گاز.
رعایت ضخامت، پوشش گالوانیزه یا رنگکاری مناسب، اتصالات استاندارد و اصول نصب از جمله الزامات این استانداردهاست که باعث افزایش طول عمر و ایمنی سیستم میشود.
۴. کاربردهای لوله کاندوئیت
حفاظت مکانیکی از کابلها در برابر ضربه، فشار، رطوبت، خوردگی، مواد شیمیایی و جوندگان.
جلوگیری از برق گرفتگی افراد با محافظت هادیها.
نظم بخشی کابلها و جلوگیری از گره خوردن یا آسیب ناشی از قرارگیری نامناسب.
جلوگیری از تداخل الکترومغناطیسی به ویژه در انواع فلزی.
استفاده در انواع ساختمانهای مسکونی، تجاری و صنعتی، نیروگاهها، نفت و پتروشیمی، فضاهای دریایی، خودرو و آزمایشگاهها.
تسهیل تعمیر، نگهداری و تعویض کابلها بدون آسیب به ساختار اصلی ساختمان.
۵. مزایا و معایب استفاده از لوله کاندوئیت
مزایا:
- مقاومت بالا در برابر ضربه، خوردگی و زنگ زدگی به واسطه پوشش گالوانیزه.
- افزایش ایمنی سیستم و کاربران.
- نظم دهی بهتر کابلها و محافظت در برابر تداخل الکترومغناطیسی.
- امکان عبور چند کابل با ولتاژهای مختلف در یک لوله بدون تداخل.
- دوام و طول عمر بالا.
- سهولت در تعمیر و نگهداری.
معایب:
هزینه بالاتر نسبت به روشهای ساده تر مثل لولههای خرطومی یا روکار.
وزن بیشتر لوله های فلزی و نصب نیازمند تخصص.
احتمال زنگ زدگی در شرایط محیطی خیلی خورنده اگر پوشش مناسب نداشته باشد.
۶. نکات مهم در انتخاب، نصب و نگهداری
انتخاب جنس و نوع لوله بر اساس شرایط محیطی (خشک، مرطوب، خورنده) و نوع کابلها.
رعایت دقیق استانداردهای مربوطه برای انتخاب ضخامت، پوشش و اتصالات.
نصب باید توسط نیروی متخصص و با رعایت اصول ایمنی و استانداردهای ملی و بینالمللی انجام شود.
انجام بازرسی های دورهای جهت تشخیص آسیب، خوردگی یا نقص در اتصالات.
اجتناب از خمیدگی زیاد و تماس مستقیم با مواد خورنده.
استفاده از اتصالات و بوشنهای استاندارد مطابق ISIRI و استانداردهای رایج.
۷. جداول استاندارد سایز، ضخامت و وزن لوله کاندوئیت (نمونه)
| سایز (PG) | قطر خارجی (میلیمتر) | ضخامت دیواره (میلیمتر) | وزن تقریبی (کیلوگرم بر متر) |
| PG 11 | 18.2 | 1.0 | 0.461 |
| PG 13.5 | 20.2 | 1.0 | 0.635 |
| PG 16 | 22.2 | 1.0 | 0.704 |
| PG 21 | 28.2 | 1.0 | 1.076 |
| PG 42 | 54.1 | 1.5 | 2.122 |
این جدول نمونهای از استانداردهای DIN بوده و اعداد ممکن است بسته به تولیدکننده کمی متفاوت باشند.
۸. جمعبندی
لوله کاندوئیت به عنوان یک محافظ فیزیکی و ایمنی برای کابلهای برق اهمیت فراوانی دارد. انتخاب درست نوع لوله، آگاهی از استانداردهای ملی و بینالمللی، و اجرای دقیق نکات نصب و نگهداری، از جمله عوامل کلیدی برای ایجاد یک سیستم برقکشی ایمن و با دوام است. کاربرد گسترده آن در صنایع مختلف و ساختمانها، اهمیت دانش فنی و رعایت استانداردها را دوچندان میکند.
