با رشد روزافزون حجم ترافیک و افزایش تعداد خودروها، ایمنی راهها به یکی از دغدغههای اساسی در طراحی و ساخت جادهها تبدیل شده است. یکی از مهمترین تجهیزات ایمنی جادهای که نقش موثری در کاهش تلفات رانندگی و جلوگیری از انحراف وسایل نقلیه دارد، گاردریل یا جانپناه جادهای است. این سازه معمولاً از فولاد گالوانیزه ساخته میشود و در برخی مسیرها نوع بتنی آن، با نام نیوجرسی، مورد استفاده قرار میگیرد.
در این مقاله، با مفهوم گاردریل، اجزای سازنده، انواع مختلف و استانداردهای فنی آن آشنا میشوید تا بتوانید انتخاب مناسبی برای پروژههای راهسازی یا ارتقای ایمنی مسیرها داشته باشید.

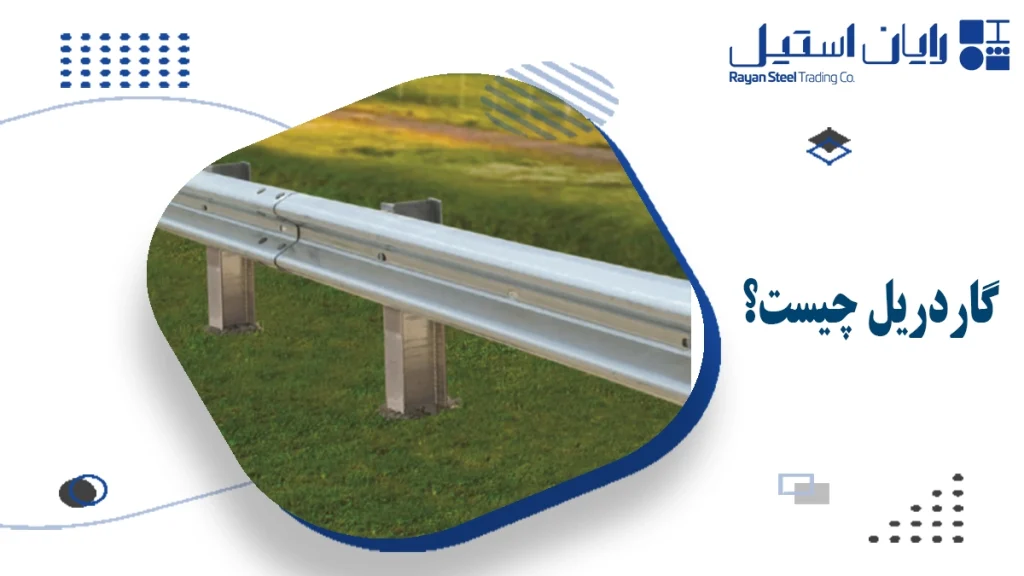

گاردریل چیست و چه کاربردی دارد؟
گاردریل (Guardrail) سازهای فلزی یا بتنی است که در لبه یا میانه مسیرهای رفتوآمد نصب میشود تا از سقوط یا انحراف خودروها جلوگیری کند. این جانپناهها علاوه بر نقش حفاظتی، به تفکیک خطوط ترافیکی، جلوگیری از تصادفهای روبهرو، کاهش شدت برخورد و ایجاد مسیر ایمنتر کمک میکنند.
هر گاردریل معمولاً از سه جزء اصلی تشکیل میشود:
- سپری یا بدنه اصلی: نوار فلزی موجدار که در امتداد مسیر قرار میگیرد.
- پایه: ستونهایی عمودی که سپر به آنها متصل است و انرژی ضربه را منتقل میکنند.
- فاصلهانداز یا لقمه: قطعهای برای نگهداشتن فاصله بین سپر و پایه جهت جذب بهتر انرژی برخورد.
جنس معمول گاردریلها ورق گالوانیزه گرم است تا در برابر رطوبت و خوردگی مقاومت بالایی داشته باشند. در مناطق خاص، نوع بتنی (نیوجرسی) نیز بهکار میرود.
دستهبندی اصلی گاردریلها
بر اساس محل نصب و عملکرد، گاردریلها به سه دسته اصلی تقسیم میشوند:
- گاردریل کناری: در حاشیه جاده نصب میشود تا از خروج خودروها از مسیر جلوگیری کند.
- گاردریل میانی: بین خطوط رفت و برگشت ترافیک برای جلوگیری از برخورد متقابل خودروها نصب میشود.
- گاردریل ضربهگیر: برای کاهش شدت ضربه در نقاط پرخطر مانند خروجیها و ابتدا یا انتهای مسیر طراحی شده است.
انواع گاردریل از نظر انعطافپذیری
گاردریلها از نظر مقاومت در برابر تغییر شکل، در سه کلاس اصلی زیر تولید میشوند:
1. انعطافپذیر
این نوع بیشترین خاصیت جذب انرژی را دارد و در هنگام تصادف، با تغییر شکل نرم، ضربه را کنترل میکند.
انواع رایج آن عبارتند از:
- حفاظ سه کابلی: ساختهشده از سه کابل فولادی با پایههای S شکل که برای خودروهای سبک تا ۲ تن مناسب است. این مدل وزن کم، هزینه پایین و جذب انرژی تدریجی دارد اما در برخوردهای سنگین نیاز به تعمیر گسترده دارد.
- گاردریل دو موج: با ورق فولادی شکلدار و تغییر شکل جانبی کمتر از نوع کابلی. مناسب خودروهای کاروان یا ون با سرعت بالا است و فضای پشت کمی نیاز دارد.
- سه موج: مشابه مدل دو موج اما با سطح پهنتر، مقاومت بیشتر در برابر پیچش و عملکرد بهتر در مسیرهای ناهموار.
2. نیمهصلب
انعطاف متوسط و توان جذب انرژی بالاتری نسبت به نوع انعطافپذیر دارد. این گاردریل در مسیرهای پرتردد بیشترین کاربرد را دارد. انواع آن عبارتاند از:
- سپر دو موجی با پایه قوی: مقاوم در برابر انحرافهای شدید خودروها.
- سپر سه موجی با پایه قوی: در مقایسه با دو موجی، سطح پوشش وسیعتر و مقاومت بالاتری دارد.
- سپر سه موجی اصلاحشده: نسخه بهینهشده با کاهش تغییر شکل پایه در ضربات شدید.
- سپر قوطیشکل: استفاده در مسیرهایی با محدودیت فضا و نیاز به مقاومت نقطهای بالا.
3. صلب
در این گروه، انحراف یا تغییر شکل سپر در زمان برخورد وجود ندارد و تمامی انرژی به وسیله انتقال داده میشود. نوع مشهور و استاندارد آن بلوک بتنی نیوجرسی است که براساس شرایط مسیر در سه حالت نصب میشود:
- نصب مستقیم روی فونداسیون یکنواخت
- نصب با پیهای موضعی
- نصب بدون زیرسازی برای مسیرهای موقت
جانپناه میانی (گاردریل وسط بزرگراه)
این گاردریلها بین خطوط رفتوبرگشت ترافیک نصب میشوند و وظیفه اصلی آنها ممانعت از ورود خودرو به باند مقابل است. پرکاربردترین مدلهای آن عبارتاند از:
- نرده دو موجی با پایه ضعیف: نوعی گاردریل نیمهصلب با هزینه اقتصادی.
- سپری سه موجی: مقاومتر با توان جذب انرژی بیشتر.
- محافظ بتنی یا نیوجرسی: پرکاربردترین نوع میانی در بزرگراهها بهدلیل دوام و هزینه نگهداری پایین.
گاردریل ضربهگیر جاده
در بخشهایی از مسیر مانند رمپهای خروجی یا محلهای انحراف ناگهانی، از سیستمهای جذب انرژی مانند بشکههای پلاستیکی پر از آب یا ماسه استفاده میشود که سرعت و انرژی جنبشی خودرو را کاهش داده و از آسیبهای جدی جلوگیری میکنند.
این سیستمها در دو گروه اصلی طراحی میشوند:
- ضربهگیر وزنی: بر اساس جرم مواد داخلی (ماسه، آب) عمل میکند.
- ضربهگیر جذبی: انرژی برخورد را از طریق تغییر شکل بدنه جذب میکند.
استانداردها و الزامات طراحی گاردریل
انتخاب نوع گاردریل باید طبق شرایط ترافیکی، میزان انحراف مسیر، ارتفاع جاده، سرعت طرح و اقلیم منطقه انجام شود. برخی الزامات مهم عبارتاند از:
- رعایت حداقل فاصله استاندارد بین پایهها (معمولاً ۲ تا ۴ متر)
- استفاده از فولاد گالوانیزه گرم مطابق با استاندارد ASTM A123 یا معادل داخلی
- ارتفاع نصب بین ۶۵ تا ۷۵ سانتیمتر از سطح مسیر
- طراحی انتهای گاردریل با سیستم مهار مقاوم برای جلوگیری از آسیبهای ثانویه
مزایای استفاده از گاردریل استاندارد
- کاهش شدید تلفات انسانی در تصادفهای خروج از مسیر
- ممانعت از سقوط خودرو در دره یا مناطق پرتگاه
- جداسازی ایمن مسیرهای رفت و برگشت
- افزایش ضریب ایمنی در شب و شرایط نامساعد جوی
- دوام طولانی بهواسطه استفاده از ورقهای گالوانیزه یا بتن مسلح
جمعبندی
گاردریل در واقع نخستین خط دفاعی در برابر تصادفات جادهای است. انتخاب جنس، نوع و استاندارد مناسب آن تأثیر مستقیمی بر ایمنی مسیر دارد. در پروژههای عمرانی، نوع فولادی گالوانیزه بهدلیل مقاومت بالا و عمر طولانی بیشترین کاربرد را دارد، در حالیکه نوع بتنی نیوجرسی برای بزرگراهها گزینهای اقتصادی و بادوام بهشمار میآید. با رعایت استانداردهای طراحی و نصب، میتوان امنیت راهها را تا حد قابلتوجهی افزایش داد.
