پروفیل Z چیست؟ کاربردها، مشخصات فنی، مزایا و جدول وزن پروفیل زد

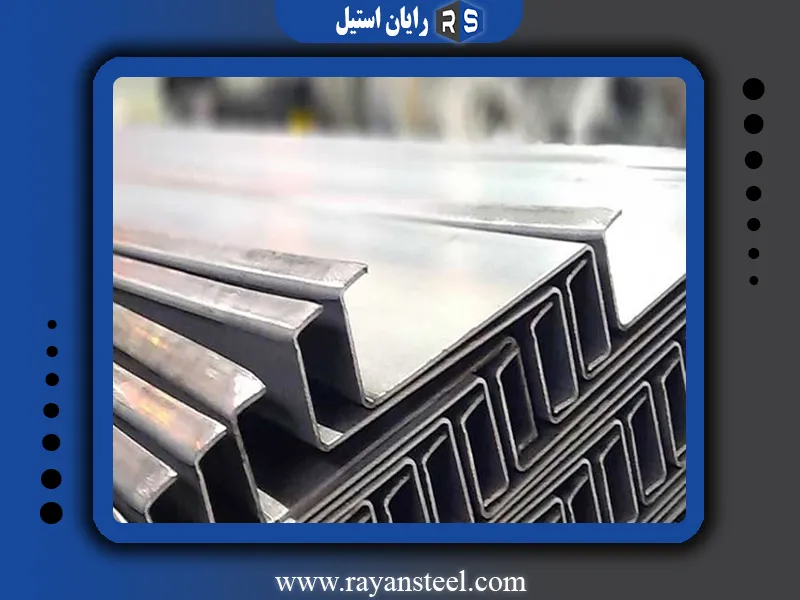

پروفیل Z یا پرلین Z یکی از پرکاربردترین مقاطع فولادی در صنعت ساختمان و سولهسازی است که به دلیل شکل ظاهری مشابه حرف انگلیسی Z به این نام شناخته میشود. این پروفیل از ورق فولادی تولید شده و به عنوان عضو فرعی سازه برای انتقال بار سقف و دیوار به اسکلت اصلی مورد استفاده قرار میگیرد.
استفاده از پروفیل زد باعث کاهش وزن سازه، افزایش سرعت اجرا و بهبود عملکرد سازه در برابر بارهای جانبی مانند باد میشود. به همین دلیل امروزه در سولههای صنعتی، سالنهای ورزشی، انبارها، نیروگاههای خورشیدی و سازههای فلزی سبک کاربرد گستردهای دارد.
پروفیل Z چگونه تولید میشود؟
پروفیل زد معمولاً از ورقهای فولادی نورد گرم یا نورد سرد تولید میشود. در فرآیند تولید، ورق فولادی از میان غلتکهای فرمینگ عبور کرده و به تدریج به شکل Z تبدیل میشود. در نهایت پروفیلها در طولهای مورد نیاز برش خورده و برای مصرف در پروژههای ساختمانی آماده میشوند.
مشخصات فنی پروفیل زد
مهمترین مشخصات فنی این محصول عبارتاند از:
- ارتفاع جان: 100 تا 400 میلیمتر
- عرض بال: 50 تا 100 میلیمتر
- ضخامت: 1.5 تا 5 میلیمتر
- طول شاخه: 6 و 12 متر
- جنس: فولاد ST37، ST52 و ورق گالوانیزه
- روش تولید: رول فرمینگ و خمکاری سرد
ابعاد و ضخامت پروفیل بر اساس دهانه سازه، میزان بار وارده و شرایط محیطی انتخاب میشود.
انواع پروفیل Z
پروفیل Z ساده
رایجترین نوع پروفیل زد که در سولهها و سازههای فلزی استفاده میشود.
پروفیل Z پانچدار
دارای سوراخهای از پیش تعیین شده برای نصب سریعتر و کاهش زمان اجرا.
پروفیل Z گالوانیزه
مناسب محیطهای مرطوب و پروژههایی که مقاومت در برابر خوردگی اهمیت بالایی دارد.
کاربردهای پروفیل Z
پروفیل زد در صنایع مختلف کاربرد دارد، از جمله:
- سولههای صنعتی و انبارها
- سالنهای ورزشی
- کارخانهها و کارگاههای تولیدی
- سازههای فلزی سبک
- سقفهای شیبدار
- سازههای نیروگاه خورشیدی
- فریمهای فلزی و زیرسازی سقف
- آشیانه هواپیما و سولههای بزرگ دهانهدار
مزایای پروفیل Z
وزن سبک
در مقایسه با بسیاری از مقاطع فولادی، وزن کمتری دارد و باعث سبکسازی سازه میشود.
استحکام بالا
با وجود وزن کم، مقاومت مناسبی در برابر بارهای خمشی و کششی دارد.
قابلیت همپوشانی
امکان اجرای اورلپ (Overlap) بین پروفیلها وجود دارد که باعث افزایش مقاومت و پوشش دهانههای بزرگتر میشود.
نصب سریع
به دلیل طراحی مناسب، سرعت اجرای پروژه افزایش پیدا میکند.
صرفهجویی اقتصادی
کاهش مصرف فولاد و هزینه حملونقل از مهمترین مزایای آن است.
معایب پروفیل Z
- نیاز به طراحی مهندسی دقیق
- محدودیت در تحمل بارهای بسیار سنگین نسبت به برخی مقاطع سنگین فولادی
- حساسیت به خوردگی در صورت استفاده از نوع غیرگالوانیزه در محیطهای مرطوب

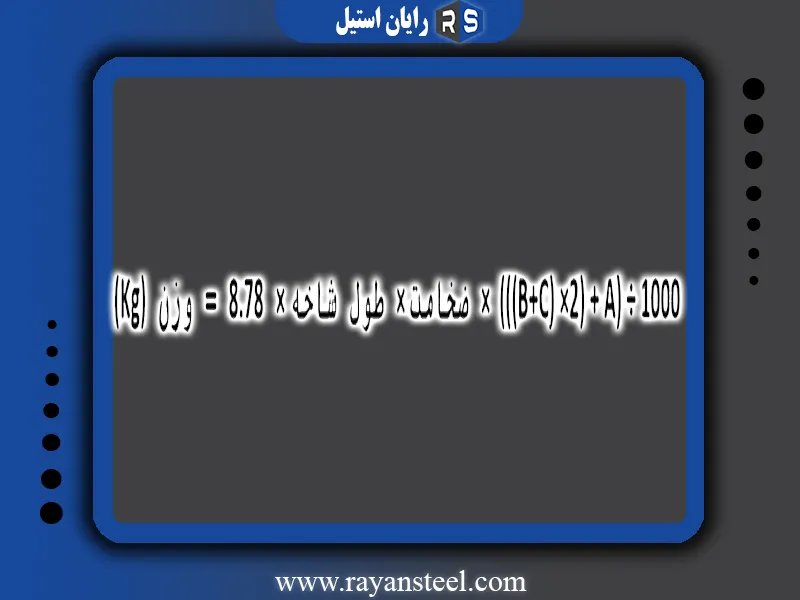

جدول وزن پروفیل Z
| سایز | ضخامت 2 | ضخامت 2.5 | ضخامت 3 |
|---|---|---|---|
| Z16 | 4.9 | 6.14 | 7.36 |
| Z18 | 5.2 | 6.53 | 7.84 |
| Z20 | 5.5 | 6.92 | 8.31 |
| Z22 | 5.8 | 7.32 | 8.78 |
مقادیر فوق تقریبی بوده و ممکن است با توجه به کارخانه تولیدکننده متفاوت باشد
تفاوت پروفیل Z و پروفیل C
| ویژگی | پروفیل Z | پروفیل C |
|---|---|---|
| قابلیت همپوشانی | دارد | محدود |
| وزن سازه | کمتر | بیشتر |
| کاربرد در سوله | بسیار رایج | رایج |
| مقاومت در دهانههای بلند | بهتر | متوسط |
جمعبندی
به پایان مقاله رسیدیم و خوشحالیم که تا انتها با ما همراه بودید. پروفیل Z نوعی از پروفیل های فولادی است که سطح مقطعشان مانند حرف Z است. مهم ترین کاربردهای این محصول استفاده در ساخت سقف، صنایع کشتی سازی، خودرو سازی و ساخت فریم های ثانوی برای سازه های فلزی است. مزیت هایی که باعث کرارایی بالای این پروفیل شده است عبارتند از قیمت مناسب، استحکام و سرعت بالا در نصب و مونتاز و باز کردن آن است.
مطالب پیشنهادی
پروفیل صنعتی چیست و چه تفاوت هایی دارد؟
سوالات متداول
پروفیل Z بیشتر در چه سازههایی استفاده میشود؟
بیشترین کاربرد آن در سولهها، انبارها، سالنهای صنعتی و سازههای فلزی سبک است.
پروفیل Z گالوانیزه بهتر است یا معمولی؟
برای مناطق مرطوب و محیطهای خورنده، نوع گالوانیزه انتخاب مناسبتری است.
رایجترین سایز پروفیل زد چیست؟
سایزهای Z16، Z18، Z20 و Z22 از پرمصرفترین انواع پروفیل زد در بازار ایران هستند.
