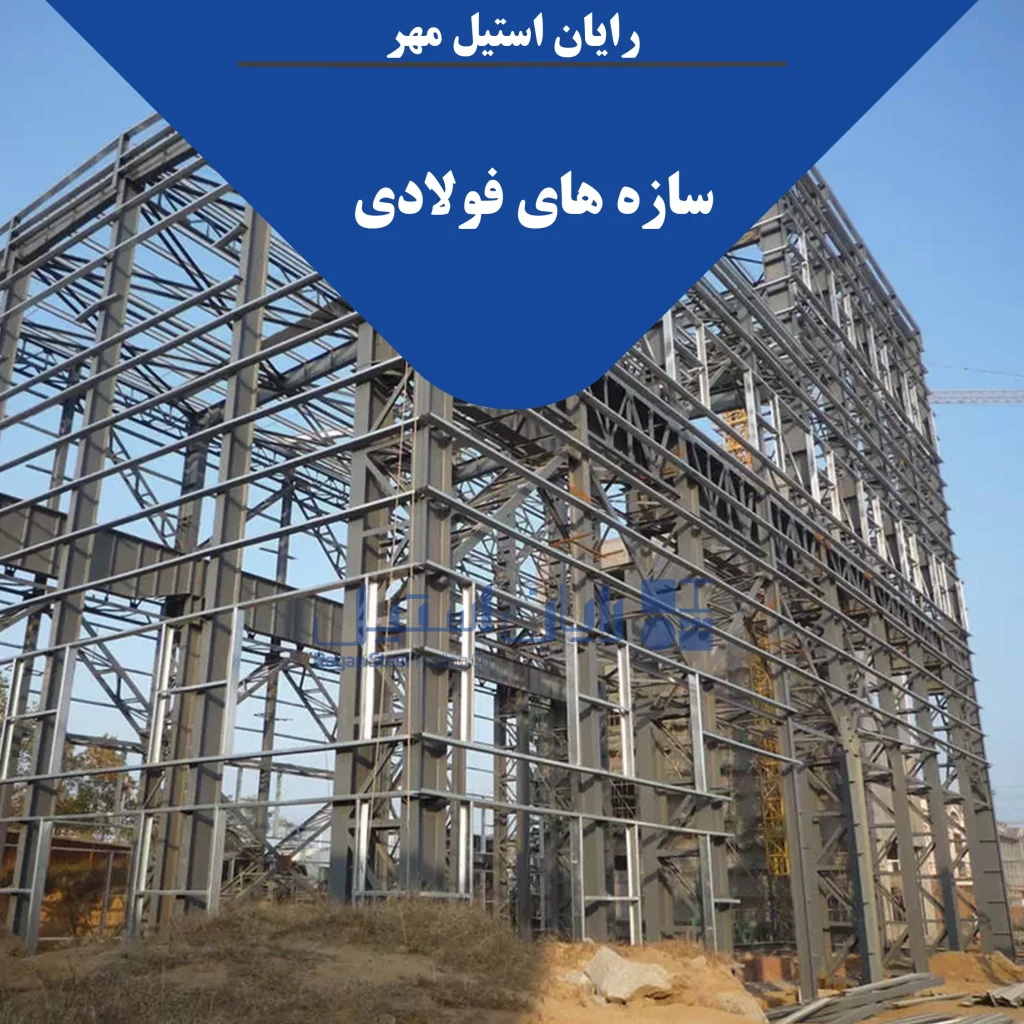

سازه های فولادی به دلیل استحکام، سرعت اجرا، قابلیت توسعه و انعطاف‌پذیری، یکی از مهم‌ترین گزینه‌ها در پروژه‌های عمرانی و صنعتی مدرن هستند. اما آنچه پایداری، ایمنی و عملکرد مطلوب این سازه‌ها را تضمین می‌کند، اتصالات مناسب و اصولی میان اعضای مختلف است. در رایان استیل به طور مفصل به انواع اتصالات، ویژگی‌ها، کاربردها، مزایا و معایب آن‌ها در سازه‌های فولادی می‌پردازیم.
اهمیت اتصالات در سازه های فولادی
اتصالات، نقاط پیوند اعضای سازه‌ای (تیر، ستون، مهاربند، خرپا و …) هستند که انتقال صحیح نیروهای محوری، برشی و خمشی را بین اجزا تضمین می‌کنند. کیفیت و نوع اتصال، نقش تعیین‌کننده‌ای در مقاومت، شکل‌پذیری، پایداری و عمر مفید سازه دارد.
دسته‌بندی انواع اتصالات و سازه های فولادی
۱. بر اساس روش اجرا
- اتصالات پرچی: از قدیمی‌ترین روش‌ها که امروزه بیشتر در سازه‌های تاریخی دیده می‌شود. این اتصالات با میخ‌های پرچ اجرا می‌شدند و مقاومت بالایی داشتند، اما به دلیل دشواری اجرا و پیشرفت فناوری، جای خود را به پیچ و مهره داده‌اند
- اتصالات پیچی: رایج‌ترین نوع اتصال امروزی است که با پیچ و مهره‌های مقاوم (مانند A325 و A490) اجرا می‌شود. این اتصالات سرعت بالا، سهولت نصب، قابلیت باز و بسته شدن و تعمیر آسان دارند و در پروژه‌های صنعتی و ساختمانی کاربرد گسترده‌ای یافته‌اند.
- اتصالات جوشی: با استفاده از انواع جوش (گوشه، شیاری و …) اعضا را به هم متصل می‌کنند. این روش، پیوندی صلب و یکپارچه ایجاد می‌کند اما نیازمند مهارت بالا و کنترل کیفیت دقیق است و در نقاط حساس و باربر استفاده می‌شود.
۲. بر اساس عملکرد سازه‌ای
اتصالات صلب (گیر‌دار): علاوه بر انتقال نیروی برشی، گشتاور خمشی را نیز منتقل می‌کنند. این اتصالات برای قاب‌های خمشی و سازه‌هایی که باید در برابر زلزله مقاوم باشند، ضروری هستند.
اتصالات مفصلی (ساده): تنها نیروی برشی را منتقل می‌کنند و در برابر گشتاور مقاومتی ندارند. این نوع اتصال در قاب‌های ساده و تیرهای فرعی به کار می‌رود.
اتصالات نیمه‌صلب: رفتاری بین صلب و مفصلی دارند و بخشی از گشتاور را منتقل می‌کنند. در پروژه‌هایی با نیازهای خاص به کار می‌روند.
۳. بر اساس اعضای متصل‌شونده
- اتصالات تیر به ستون: متداول‌ترین نوع اتصال که به دو صورت صلب یا مفصلی اجرا می‌شود و بارهای سقف را به ستون منتقل می‌کند.
- تیر به تیر: برای اتصال تیرهای هم‌راستا یا تیر اصلی و فرعی استفاده می‌شود و معمولاً به صورت وصله‌ای است.
- ستون به ستون: جهت افزایش ارتفاع یا اتصال دو عضو عمودی، عمدتاً به صورت وصله‌ای اجرا می‌شود.
- پای ستون: ستون را به شالوده بتنی متصل می‌کند و با صفحه پایه و انکر بولت اجرا می‌شود تا انتقال بار به پی به‌درستی صورت گیرد
- مهاربند: برای انتقال بارهای کششی و فشاری و افزایش پایداری سازه در برابر نیروهای جانبی (باد و زلزله) استفاده می‌شوند
شرح برخی از رایج‌ترین اتصالات سازه های فولادی
| نوع اتصال | توضیحات و ویژگی‌ها |
| پرچی | قدیمی، مقاوم، مناسب سازه‌های تاریخی، امروزه کمتر استفاده می‌شود |
| پیچی | سریع، قابل باز و بسته شدن، مناسب پروژه‌های مدرن، تعمیر آسان، اجرای ساده حتی در فضاهای محدود |
| جوشی | صلب، یکپارچه، نیازمند مهارت و کنترل کیفیت بالا، مناسب نقاط حساس و باربر |
| فلنجی | انتقال گشتاور و نیروی خمشی، معمولاً با پیچ یا جوش اجرا می‌شود |
| صفحه‌ای (پلیت) | انتقال گشتاور و نیروهای محوری، بین تیر و ستون یا پای ستون به شالوده، با پیچ یا جوش |
| وصله‌ای | اتصال دو عضو هم‌راستا (تیر یا ستون)، انتقال نیروهای محوری و خمشی |
| مهاربند | انتقال بارهای کششی و فشاری، افزایش پایداری سازه، اتصال به تیر و ستون |
| خرپایی | توزیع بارهای فشاری و کششی بین اعضا، مناسب دهانه‌های بلند، اتصال چندین تیر به هم و به ستون یا تیر اصلی |
مزایا و معایب انواع سازه های فولادی
مزایا:
سرعت اجرا و سهولت نصب (به ویژه اتصالات پیچی)
مقاومت بالا و انتقال مطمئن نیروها
قابلیت باز و بسته شدن و تعمیر آسان (در اتصالات پیچی)
امکان اجرای دقیق و کنترل کیفیت (در اتصالات جوشی)
معایب:
- نیاز به دقت و مهارت بالا (در اتصالات جوشی)
- احتمال خوردگی و نیاز به پوشش ضدزنگ
- حساسیت به حرارت و نیاز به عایق‌کاری (در سازه‌های آتش‌پذیر)
- هزینه بالاتر نسبت به برخی اتصالات سنتی (مانند پرچ)
- نکات کلیدی در طراحی و اجرای اتصالات فولادی
- انتخاب نوع اتصال باید بر اساس نوع بارگذاری، عملکرد مورد انتظار، موقعیت عضوها و شرایط اجرایی صورت گیرد
- کیفیت اجرا و کنترل جوش یا پیچکاری، نقش تعیین‌کننده‌ای در دوام و ایمنی سازه دارد.
- استفاده از مصالح استاندارد و رعایت آیین‌نامه‌های ملی و بین‌المللی الزامی است.
طراحی اتصالات باید به گونه‌ای باشد که علاوه بر انتقال صحیح نیروها، امکان بازرسی، تعمیر و نگهداری در آینده نیز فراهم باشد.
جمع‌بندی
اتصالات، قلب تپنده سازه های فولادی هستند و تضمین‌کننده انتقال صحیح نیروها، پایداری و عمر مفید سازه به شمار می‌روند. شناخت انواع اتصالات، ویژگی‌ها، مزایا و معایب هر یک و رعایت اصول طراحی و اجرا، کلید موفقیت در پروژه‌های فولادی است. با توجه به پیشرفت فناوری، امروزه اتصالات پیچی و جوشی جایگزین روش‌های سنتی شده‌اند و نقش مهمی در سرعت، کیفیت و ایمنی ساخت‌وساز ایفا می‌کنند
