مقدمه
دال بتنی (Concrete Slab)، عنصری کلیدی در سازه های مدرن است که به عنوان صفحه ای افقی و مسطح از بتن (معمولاً مسلح به میلگرد) ساخته میشود. این عناصر باربر، نقش حیاتی در تأمین استحکام و ایمنی ساختمانها، پل ها، تونل ها، کف سازی ها و حتی برخی سازه های صنعتی یا استادیومی ایفا میکنند.

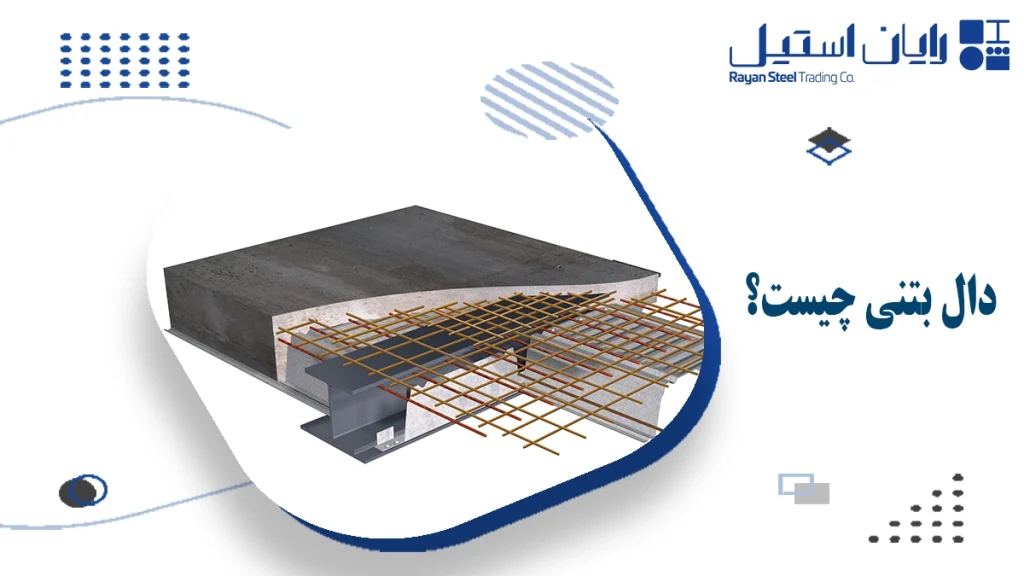

تعریف دال بتنی
دال بتنی صفحه ای است با ضخامت کم نسبت به طول و عرض (مثلاً ضخامت 10 تا 50سانتیمتر)، که غالباً به صورت افقی و بهعنوان کف یا سقف طبقات مورد استفاده قرار میگیرد. دال ممکن است بر روی تیرها، ستونها، دیوارها یا حتی مستقیماً روی خاک قرار گیرد و بسته به کاربری، عایق حرارتی، مقاوم در برابر حریق یا صرفاً سازهای باشد. اجزای اصلی دال عبارتند از:
بتن (معمولاً بتن مسلح یا بتن آرمه)
آرماتورهای فولادی (میلگرد)
قالب بندی (در اجراهای درجا)
کاربردهای دال بتنی
دال بتنی در بخش های متعددی از ساخت وساز کاربرد دارد:
سقف طبقات ساختمان های مسکونی، اداری و صنعتی
کف سازی سالن های صنعتی یا مجموعه های ورزشی
پیاده روها و پی های رادیه (فونداسیون های گسترده)
عرشه پل ها، تونل ها و کف پارکینگ ها
سازههای خاص مانند عرشه استخر یا فونداسیون ماشین آلات سنگین
انواع دال بتنی
دالهای بتنی بسته به نحوه انتقال بار، شیوه اجرا و محل کاربرد، به انواع گوناگونی تقسیم میشوند:
از لحاظ عملکرد سازه ای:
دال یکطرفه: بار وارده را عمدتاً به یک جهت منتقل می نماید. معمولاً هنگامی استفاده میشود که نسبت طول به عرض بسیار زیاد باشد.
دال دوطرفه: بار را به دو جهت منتقل میکند و عموماً در دهانه های مربعی یا نزدیک به مربع و برای تحمل بارهای سنگینتر به کار میرود.
از لحاظ شیوه و محل اجرا:
دال بتن درجا یا بتن ریزی شده: دال در محل پروژه، قالب بندی و بتن ریزی اجرا میشود.
دال پیش ساخته: در کارخانه تولید شده و به محل نصب منتقل میگردد. این دال ها میتوانند توپر، توخالی (Hollow-core) یا دابل-تی باشند.
از لحاظ شکل:
دال تخت:
معمولترین نوع برای سقف ها و کف ها.
دال تیرچه دار:
ترکیب تیر بتنی مسلح با دال برای تحمل دهانه های بزرگتر.
دال مشبک (وافل):
با فرم شبکه ای برای تحمل بارهای بیشتر یا دهانه بلند.
دال حبابی/مجوف:
با حفره های داخلی جهت سبک سازی و کاهش مصرف بتن.
دال باله دار یا ریبد:
دال با باله های تقویتی در زیر آن.
لانه زنبوری:
با فضاهای توخالی جهت کاهش وزن.
ویژگیهای دال بتنی
مهمترین ویژگیهای دال بتنی عبارتند از:
استحکام بالا در برابر فشار، بارهای استاتیکی و دینامیکی
مقاومت بالا در برابر حریق و عایق صوتی قابل قبول
طول عمر و دوام بسیار بالا (دهه ها بدون تخریب عمده)
قابلیت شکل دهی بالا در قالب بندی و اجرا
مزایا و فرصت های مهم
استفاده از دال بتنی مزایای متعددی دارد:
انتقال بارهای وارده به صورت قابل اطمینان به ستون ها و دیوارها
عایقبندی صوتی و حرارتی؛ محافظت در برابر حریق
افزایش طول عمر و دوام سازه
امکان ساخت سطوح وسیع و باز بدون نیاز به تیرآهنهای سنگین
مقرون به صرفه بودن در بلندمدت (نگهداری کمتر، دوام بالاتر)
معایب و چالشها
با وجود فواید، دال بتنی دارای محدودیت هایی است:
وزن بالا و افزایش بار پایه ها (مناسب نبودن برای سازههای سبک یا ساختمانهای اسکلت فولادی)
ضعف ذاتی بتن در کشش (لزوم آرماتوربندی برای کنترل ترک)
دشواری در حمل، جابجایی و اجرای قالب بندی دالهای پیش ساخته ی حجیم
سختی در ایجاد بازشوهای بزرگ یا تغییرات پس از اجرا
کنترل خیز و ترک خوردگی (افزایش ضخامت برای رفع این مشکل، خود سبب افزایش وزن مرده میشود)
وابستگی به شرایط آب وهوایی در اجرای بتن درجا

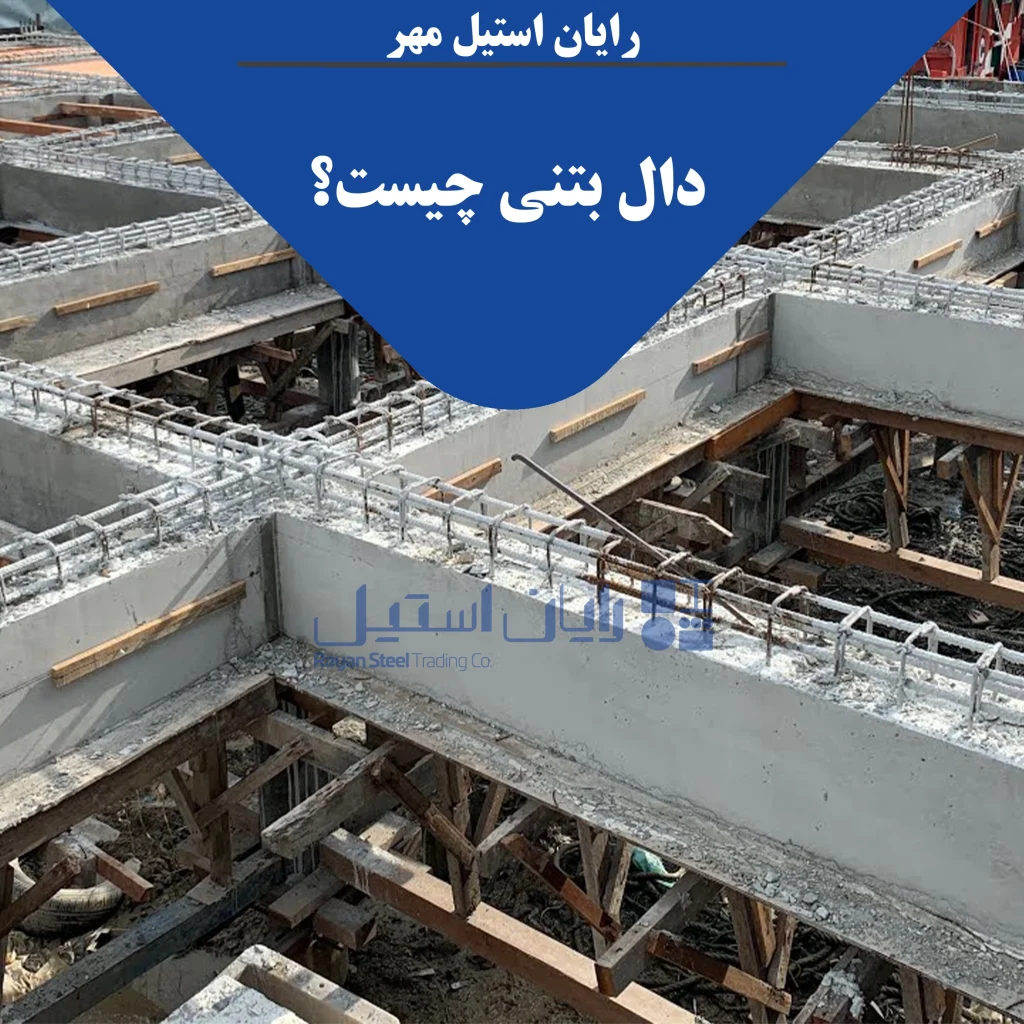

اجرا و نکات فنی
اجرای دال بتنی، متناسب با نوع پروژه و محل کاربرد، پیچیدگی های خاص دارد؛ اما به صورت کلی شامل مراحل زیر است:
آماده سازی بستر و قالب بندی
آرماتوربندی (قرار دادن میلگرد طبق نقشه و مقررات)
بتن ریزی و ویبره (جهت تراکم و حذف حباب های هوا)
عمل آوری (نگهداری مرطوب بتن تا رسیدن به مقاومت مطلوب)
برداشت قالب و اجرای لبه ها و گوشه ها، در صورت لزوم
کاربردهای جدید و فناوری های نوین
امروزه فناوری هایی مانند بتن مقاوم به خمیدگی، بتن الیافی، افزودنی های سبک ساز و قالب های ماندگار پلیمری توانسته اند بسیاری از معایب سنتی دال را مرتفع سازند و قابلیت هایی چون سبک سازی، افزایش مقاومت کششی و اجرای سریعتر را به ارمغان آورند.
جمع بندی
دال بتنی یکی از مهمترین اجزای مهندسی ساختمان و عمران است که طیف وسیعی از انواع و کاربردها را دربرمیگیرد. انتخاب نوع، جنس، ضخامت و روش اجرای دال باید بر اساس شرایط پروژه، میزان باربری مورد انتظار، صرفه جویی اقتصادی و ملاحظات اجرایی صورت گیرد تا هم ایمنی و هم بهره وری سازه تضمین گردد.
در نهایت، بهره گیری از دانش فنی، تجربه کافی، رعایت اصول طراحی، آرماتوربندی منطبق با استاندارد و تجهیزات اجرا، شرط موفقیت در استفاده از دال های بتنی است.
