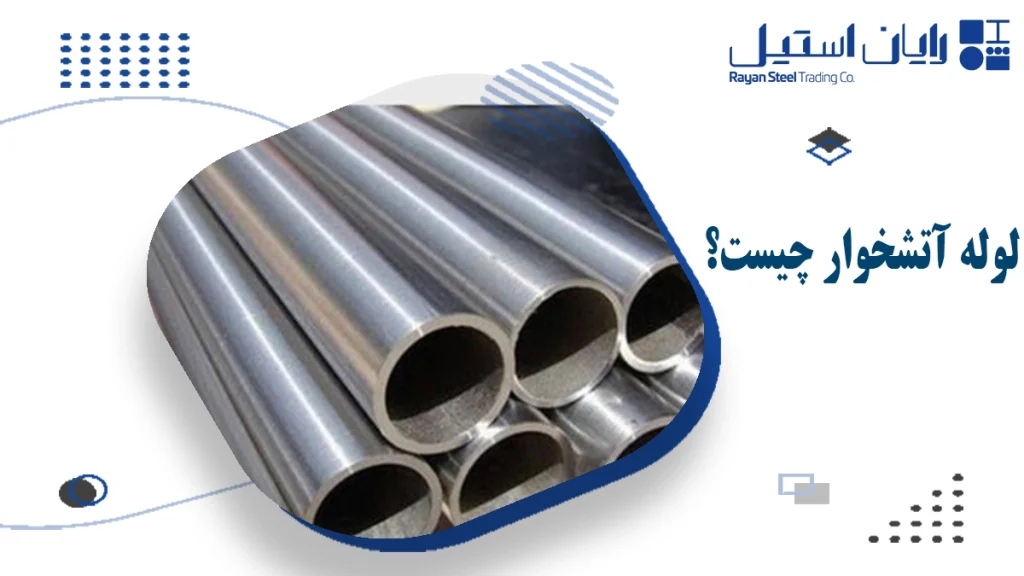

لوله آتشخوار نوعی لوله فولادی بدون درز است که بهطور ویژه برای کار در دما و فشار بالا در بویلرها، دیگهای بخار، مبدلهای حرارتی و سیستمهای انتقال حرارت طراحی میشود. این لولهها با ترکیب شیمیایی کنترلشده و فرآیند تولید دقیق ساخته میشوند تا در برابر حرارت شدید، فشار داخلی، شوک حرارتی و خستگی ناشی از سیکلهای مداوم خاموش و روشن شدن سیستم مقاوم بمانند.
در کاربردهای صنعتی، لوله آتشخوار را میتوان قلب سیستمهای تولید بخار و انتقال حرارت دانست؛ هرگونه ترک، نشتی یا پارگی در این لولهها میتواند به افت راندمان، توقف خط تولید و حتی حوادث جدی منجر شود. به همین دلیل، انتخاب، خرید و نصب آنها کاملاً مهندسی و بر اساس استاندارد انجام میشود.
تفاوت لوله آتشخوار با لوله معمولی
برای درک اهمیت این محصول، مقایسه آن با لولههای فولادی معمولی (مثلاً لوله ساختمانی یا لوله آبرسانی) بسیار کمککننده است.
- لوله معمولی معمولاً برای دما و فشار متوسط طراحی میشود و اغلب در تأسیسات ساختمانی، خطوط انتقال آب، گاز شهری یا سازههای فلزی سبک به کار میرود.
- لوله آتشخوار اما برای دماهای چندصد درجه و فشارهای بالا طراحی شده و در معرض شعله مستقیم، گازهای داغ و بخار تحت فشار قرار میگیرد.
از نظر ساختار، لوله آتشخوار غالباً بدون درز (مانیسمان) تولید میشود تا نقطه ضعف جوش طولی حذف شود، درحالیکه بسیاری از لولههای عمومی به صورت درزدار (جوشی) تولید میگردند. همچنین در لوله آتشخوار حدود عناصر آلیاژی، کیفیت فولاد، یکنواختی ریزساختار و کنترل تستها بسیار سختگیرانهتر است.
متریال و ترکیب شیمیایی لوله آتشخوار
در اغلب گریدهای رایج، لوله آتشخوار از فولاد کمکربن یا فولاد کمآلیاژ تولید میشود. پایین بودن درصد کربن سه مزیت اصلی دارد:
- جوشپذیری بهتر
- انعطافپذیری و قابلیت خمکاری بالا
- مقاومت مناسب در برابر ترکخوردگی در سیکلهای دمایی
در کنار کربن، معمولاً مقدار مشخصی منگنز برای افزایش استحکام و بهبود خواص مکانیکی، و گاهی مقادیر کنترلشدهای از سیلیسیم، فسفر و گوگرد در نظر گرفته میشود. در برخی گریدهای مقاومتر به حرارت یا برودت، ممکن است عناصر آلیاژی دیگر نیز اضافه شوند تا پایداری ساختار فولاد در دماهای بالاتر یا پایینتر حفظ شود.
استانداردهای معتبر بینالمللی، محدوده مجاز هر عنصر و خواص مکانیکی مورد نیاز (مانند استحکام تسلیم، استحکام کششی، درصد ازدیاد طول و سختی) را دقیقاً مشخص میکنند؛ تولیدکننده موظف است لوله را بر اساس این حدود تولید کند.
فرآیند تولید لوله آتشخوار
لوله آتشخوار معمولاً به روش مانیسمان (بدون درز) تولید میشود. روند کلی تولید به صورت خلاصه شامل مراحل زیر است:
- تهیه شمش فولادی با ترکیب شیمیایی کنترلشده
- گرم کردن شمش تا دمای نورد
- سوراخکاری و تبدیل شمش به پوسته لوله به کمک سنبه و غلتکها
- کشش و نورد لوله تا رسیدن به قطر و ضخامت مورد نظر
- عملیات حرارتی (نرماله کردن، تمپرینگ یا سایر فرآیندها بسته به استاندارد)
- صافکاری، برش طولی، تمیزکاری سطحی
- انجام آزمونهای ابعادی، مکانیکی و غیرمخرب
بدون درز بودن لوله باعث میشود در بدنه آن هیچ خط جوشی وجود نداشته باشد و تمرکز تنش در محل جوش از بین برود. این ویژگی در شرایط فشار بالا و دمای زیاد، ضریب اطمینان سیستم را به شکل محسوسی افزایش میدهد.
خواص مکانیکی و رفتاری مهم
لوله آتشخوار باید مجموعهای از خواص مکانیکی مهم را همزمان تأمین کند:
- استحکام کششی و تسلیم مناسب برای تحمل فشار داخلی
- چقرمگی کافی برای جلوگیری از شکست ترد در اثر ضربه یا شوک حرارتی
- ازدیاد طول مناسب برای تحمل انبساط و انقباض مکرر
- سختی کنترلشده برای تعادل بین مقاومت به سایش و شکنندگی
علاوه بر این، مقاومت نسبتاً خوب در برابر پدیده پوسته شدن (اسکیل) در دماهای بالا و پایداری ساختار متالورژیکی در سیکلهای مکرر گرم و سرد شدن، از دیگر الزامات این نوع لوله است. وجود هرگونه ناپیوستگی داخلی، ترکهای ریز یا حفره میتواند در شرایط کار واقعی به نقطه شروع شکست تبدیل شود.
ابعاد، سایزها و ردههای ضخامت
لولههای آتشخوار در بازه گستردهای از قطرها و ضخامتها تولید میشوند تا نیاز انواع بویلرها و مبدلهای حرارتی را پوشش دهند. سایزهای متداول در صنعت بویلرسازی معمولاً در محدوده قطرهای کوچک و متوسط قرار دارند، زیرا تعداد زیادی لوله درون دیگ بخار یا مبدل نصب میشود.
ضخامت دیواره بر اساس فشار طراحی، دمای کار، نوع سیال، ضریب اطمینان و استاندارد محاسباتی انتخاب میشود. در بسیاری از پروژهها مهندس طراح با استفاده از کدهای طراحی بویلر و مبدل، ضخامت مورد نیاز را محاسبه و سپس نزدیکترین رده ضخامت موجود در بازار را انتخاب میکند.
استانداردها و گریدهای رایج
برای لولههای آتشخوار چند خانواده استاندارد مهم وجود دارد؛ از جمله:
- استانداردهای آلمانی / اروپایی برای لولههای بویلر و مبدل حرارتی
- استانداردهای آمریکایی مانند ASTM برای سرویسهای دما بالا یا دما پایین
- استانداردهای اختصاصی صنایع نفت، گاز و نیروگاهی در برخی کشورها
هر گرید در این استانداردها محدوده ترکیب شیمیایی، حداقل خواص مکانیکی، نوع عملیات حرارتی، تستهای اجباری و کاربردهای پیشنهادی خود را دارد. برخی گریدها بیشتر برای دمای بالا و بخار اشباع یا فوقداغ استفاده میشوند و بعضی دیگر به طور خاص برای شرایط برودتی و سرویسهای سرد طراحی شدهاند.
انواع لوله آتشخوار از نظر کاربرد
از منظر کاربرد در تجهیزات حرارتی، میتوان لوله آتشخوار را به چند گروه کلی تقسیم کرد:
- لوله آتشخوار برای بویلرهای آتشلولهای (Fire-Tube Boiler): در این نوع بویلر، گازهای داغ حاصل از احتراق از داخل لولهها عبور میکنند و آب در بیرون آنها قرار دارد.
- لوله آتشخوار برای بویلرهای آبلولهای (Water-Tube Boiler): در این سیستم، آب یا بخار داخل لولهها جریان دارد و گازهای داغ، بیرون لولهها را احاطه میکنند.
- لوله مبدلهای پوسته و لوله: در مبدلهای حرارتی صنعتی، معمولاً یک سیال داغ درون لوله و سیال دیگر در پوسته جریان دارد؛ در سرویسهای فشار و دمای بالا، از لوله آتشخوار به عنوان لوله مبدل استفاده میشود.
این تقسیمبندی روی انتخاب ضخامت، طول، روش اتصال و نحوه پشتیبانی مکانیکی لولهها در تجهیز اثر مستقیم دارد.
کاربردهای صنعتی لوله آتشخوار
لوله آتشخوار در طیف وسیعی از صنایع حضور اساسی دارد، از جمله:
- نیروگاههای حرارتی (بویلرهای بخار و واحدهای بازیافت حرارتی)
- پالایشگاهها و مجتمعهای پتروشیمی
- صنایع شیمیایی و فرآیندی
- صنایع غذایی و دارویی (تولید بخار فرآیندی تمیز)
- کارخانجات تولید قیر، آسفالت، روغن و چربیهای صنعتی
- انواع کورهها و سیستمهای گرمایش غیرمستقیم
در تمام این کاربردها، پایداری دمایی، ایمنی در برابر شکست ناگهانی و عمر کاری بالا برای کارفرما اهمیت حیاتی دارد؛ بهطوریکه هزینه اولیه بالاتر لوله آتشخوار در مقابل کاهش توقف تولید و ریسک حادثه، کاملاً توجیهپذیر است.
مزایا و معایب لوله آتشخوار
مزایا
- تحمل همزمان حرارت و فشار بالا با ضریب اطمینان بالا
- بدون درز بودن و حذف نقطه ضعف جوش طولی
- رفتار بهتر در برابر شوک حرارتی و سیکلهای مکرر روشن و خاموش شدن
- امکان خمکاری، رولکردن و شکلدهی در شعاعهای مختلف (با رعایت استاندارد)
- عمر سرویسدهی طولانی در صورت نصب و بهرهبرداری صحیح
معایب / چالشها
- قیمت بالاتر نسبت به لولههای معمولی
- ضرورت کنترل کیفیت دقیق در مرحله تولید و خرید
- حساسیت بیشتر به طراحی و نصب غیراصولی (مثلاً ساپورتبندی نامناسب یا جوشکاری اشتباه)
- نیاز به بازرسی دورهای در حین سرویس برای کنترل خوردگی، رسوب و ترکهای احتمالی
روشهای اتصال و جوشکاری
در نصب بویلر و مبدل، لوله آتشخوار معمولاً به شکلهای زیر متصل میشود:
- جوشکاری به کلکتورها، هدرها و صفحه تیوب (Tube Sheet)
- رولکردن داخل صفحه تیوب (در مبدلهای حرارتی خاص)
- استفاده ترکیبی از رولکردن و جوش فیلهای برای افزایش آببندی و ایمنی
بهدلیل سرویس دما بالا، انتخاب روش جوشکاری، نوع الکترود یا سیم جوش، پیشگرم و پسگرم، و کنترل تنشهای پسماند اهمیت زیادی دارد. عدم رعایت دستورالعمل جوشکاری میتواند منجر به ترک در منطقه HAZ، نشتی در دمای کار و در نهایت شکست موضعی شود.
تستها و کنترل کیفیت لوله آتشخوار
لوله آتشخوار قبل از تحویل و استفاده باید تحت مجموعهای از آزمونها قرار گیرد که معمولاً شامل موارد زیر است:
- تست هیدروستاتیک برای بررسی نشتی تحت فشار
- آزمونهای مکانیکی (کشش، سختی، بعضاً ضربه)
- تست ابعادی (کنترل قطر، ضخامت، بیضوی بودن، تابیدگی)
- بازرسی ظاهری سطح داخلی و خارجی برای کشف عیوب
- تستهای غیرمخرب مانند التراسونیک یا جریان گردابی، در پروژههای حساس
نتایج این تستها معمولاً در گواهینامه کارخانه (Mill Test Certificate) درج میشود و خریدار باید آن را با الزامات استاندارد و مشخصات فنی پروژه تطبیق دهد.
نکات طراحی و بهرهبرداری
در طراحی بویلر و مبدل، مهندس طراح علاوه بر انتخاب گرید مناسب لوله آتشخوار، باید موارد زیر را در نظر بگیرد:
- دمای کار سیال داخل و خارج لوله
- فشار طراحی و فشار آزمون
- نوع سیال (خورنده، رسوبزا، حاوی ذرات ساینده و …)
- نحوه ساپورتبندی و مهار حرکتی لولهها برای کنترل انبساط طولی
- سرعت جریان و احتمال ارتعاش ناشی از جریان یا توربولانس
در مرحله بهرهبرداری نیز کنترل کیفیت آب بویلر، استفاده از سیستمهای تصفیه و جلوگیری از تشکیل رسوب و خوردگی داخلی اهمیت زیادی دارد؛ زیرا رسوبگرفتگی باعث افزایش دمای موضعی جداره لوله و در نهایت ترک و پارگی میشود.
معیارهای مهم در خرید لوله آتشخوار
هنگام خرید لوله آتشخوار برای پروژههای صنعتی، توجه به نکات زیر ضروری است:
- انطباق استاندارد و گرید لوله با دفترچه مشخصات فنی پروژه
- بررسی گواهی متریال و نتایج تستها
- کنترل ابعادی تصادفی روی چند شاخه از هر سایز
- بررسی ظاهری سطح (عدم وجود ترک، تاول، پوستهشدن شدید، بیضوی شدن)
- اطمینان از سابقه و اعتبار تأمینکننده و کارخانه تولیدکننده
در صورت امکان، توصیه میشود نمونه لوله در حضور کارفرما یا ناظر پروژه تحت تست هیدروستاتیک و بازرسی غیرمخرب قرار گیرد تا ریسک خرابی در سرویس واقعی کاهش یابد.
